Datové kabely pro elektroniku a výpočetní techniku

LiYY

Technické údaje:

Teplotní rozsah	flexibilní uložení		-5°C až +50°C
	pevné uložení		-30°C až +70°C
Poloměr ohybu	flexibilní uložení	x VP	10
Vlastnosti při hoření	norma		EN 60332-1-2
Izolační odpor	min.	[MOhm/km]	100

Použití:

K uložení v suchých i vlhkých prostorách jako připojovací a spojovací vedení pro měřící, řídící a regulační techniku.

LiYCY

Technické údaje:

Teplotní rozsah	flexibilní uložení		-5°C až +50°C
	pevné uložení		-30°C až +70°C
Poloměr ohybu	flexibilní uložení	x VP	10
Vlastnosti při hoření	norma		EN 60332-1-2
Izolační odpor	min.	[MOhm/km]	100

Použití:

K uložení v suchých i vlhkých prostorách jako připojovací a spojovací vedení pro měřící, řídící a regulační techniku.

LiYCY TP

Technické údaje:

Teplotní rozsah	flexibilní uložení		-5°C až +50°C
	pevné uložení		-30°C až +70°C
Poloměr ohybu	flexibilní uložení	x VP	10
Vlastnosti při hoření	norma		EN 60332-1-2
Izolační odpor	min.	[MOhm/km]	100
Provozní kapacita	max.	[nF/km]	120

Použití:

K uložení v suchých i vlhkých prostorách jako připojovací a spojovací vedení pro měřící, řídící a regulační techniku.

JE-Y(ST)Y Bd

Technické údaje:

Špičkové napětí		[V]	225 voltů
Zkušební napětí při 50 Hz	žíla / žíla	[V]AC	500
	žíla / stínění	[V]AC	2000
Teplotní rozsah	flexibilní uložení		-5°C až +50°C
	pevné uložení		-30°C až +70°C
Poloměr ohybu	flexibilní uložení	x VP	15
Vlastnosti při hoření	norma		EN 60332-1-2
Izolační odpor	min.	[MOhm/km]	100
Smyčkový odpor vodiče		[Ohm/km]	73,2
Provozní kapacita	max.	[nF/km]	100
Kapacitní vazba 100 m	max.	[pF]	200

Použití:

K uložení v suchých i vlhkých provozech, pro pevné uložení jako instalační kabel pro průmyslovou elektroniku.

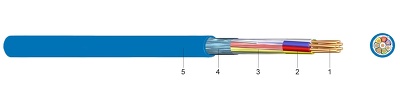

JE-Y(ST)Y Bd EB

Technické údaje:

Špičkové napětí		[V]	225 voltů
Zkušební napětí při 50 Hz	žíla / žíla	[V]AC	500
	žíla / stínění	[V]AC	2000
Teplotní rozsah	flexibilní uložení		-5°C až +50°C
	pevné uložení		-30°C až +70°C
Poloměr ohybu	flexibilní uložení	x VP	15
Vlastnosti při hoření	norma		EN 60332-1-2
Izolační odpor	min.	[MOhm/km]	100
Smyčkový odpor vodiče		[Ohm/km]	73,2
Provozní kapacita	max.	[nF/km]	100
Kapacitní vazba 100 m	max.	[pF]	200

Použití:

K uložení v suchých i vlhkých provozech, pro pevné uložení jako instalační kabel pro průmyslovou elektroniku. Kabel je určen pro jiskrově bezpečné obvody (EX).

JE-LiYCY Bd

Technické údaje:

Špičkové napětí Uo/U		[V]	225
Zkušební napětí při 50 Hz	žíla / žíla	[V]AC	500
	žíla / stínění	[V]AC	2000
Teplotní rozsah	flexibilní uložení		-5°C až +50°C
	pevné uložení		-30°C až +70°C
Poloměr ohybu	flexibilní uložení	x VP	10
Vlastnosti při hoření	norma		EN 60332-1-2
Izolační odpor	min.	[MOhm/km]	100
Smyčkový odpor vodiče		[Ohm/km]	78,4
Provozní kapacita	max.	[nF/km]	100
Kapacitní vazba 100 m	max.	[pF]	200

Použití:

K uložení v suchých i vlhkých provozech, pro pevné uložení jako instalační kabel pro průmyslovou elektroniku.

YMLCM

Technické údaje:

Špičkové napětí Uo/U		[V]	350
Zkušební napětí		[V]AC	800
Teplotní rozsah	flexibilní uložení		+5°C až +50°C
Vlastnosti při hoření	norma		EN 60332-1-2
Odpor vodiče	max.	[Ohm/km]	26
Provozní kapacita	max.	[nF/km]	130

Použití:

K uložení v suchých i vlhkých prostorách jako připojovací a spojovací vedení v nízkofrekvenční a studiové technice.

RS-2YCY PiMF

Technické údaje:

Teplotní rozsah	flexibilní uložení		-5°C až +70°C
Izolační odpor	R iso	[MOhm/km]	5000
Smyčkový odpor vodiče		[Ohm/km]	39
Útlum	100 MHz	[dB / 100 m]	4,5
Impedance	1 KHz	[Ohm]	465
Impedance	10 KHz	[Ohm]	155
Impedance	100 KHz	[Ohm]	115
Přeslechový útlum	při 60 Hz	[dB/500 m]	78

Použití:

K uložení v suchých i vlhkých prostorách jako vysokorychlostní přenosové vedení ve zpracování dat a v řízení procesů

IBM Typ 1A

Technické údaje:

Jmenovité napětí Uo/U		[V]	125 voltů
Teplotní rozsah	flexibilní uložení		0°C až +50°C
Odpor vodiče	max.	[Ohm/km]	110
Izolační odpor	min.	[GOhm/km]	5
Provozní kapacita	nom.	[nF] max.	29
Kapacitní nerovnováha	max.	[nF] max.	1
Poloměr ohybu	min.	v [mm]	75

Použití:

K uložení ve vnitřních prostorách na zdi nebo v podlaze, jakož i v kabelových šachtách, jako kabel pro přenos dat v systémech IBM-LAN a v EU certifikovaných systémech „Non plenum Type“.

2Y2YCY

Technické údaje:

Teplotní rozsah	flexibilní uložení		-10°C až +70°C
Odpor vodiče	max.	[Ohm/km]	63
Izolační odpor	min.	[MOhm/km]	20
Tlumení vln	5,0-16,0 MHz	[dB/km]	23
Zkušební napětí	žíla / žíla	[KV] 5 min.	5

Použití:

K uložení ve vnitřních prostorách, jako sběrnicový kabel v komunikační technice.

J-Y(ST)Y EIB

Specifikace EIBA

Technické údaje:
Špičkové napětí Uo/U		[V]	300
Teplotní rozsah	flexibilní uložení		-5°C až +50°C
	pevné uložení		-30°C až +70°C
Odpor vodiče	max.	[Ohm/km]	73,2
Izolační odpor	min.	[MOhm/km]	100
Provozní kapacita	při 800 Hz	[nF] max.	100
Zkušební napětí	žíla / žíla	[KV] 5 min.	1
	Žíla a stínění vůči	[KV] 1 min.	4
	povrchu kabelu
Poloměr ohybu		x VP	15

Použití:

K uložení na a pod omítku v suchých, vlhkých i mokrých prostorách, jakož i ve venkovním prostředí (při chráněném uložení), v silnoproudých i slaboproudých zařízeních, jako sběrnicové vedení (instalační sběrnice EIB), jakož i jako MSR vedení v silnoproudých zařízeních. Hlavními oblastmi použití tohoto kabelu jsou přenos naměřených hodnot, použití ve zpracování procesních dat, jakož i použití v oblasti řídící a regulační techniky.

J-2Y(ST)Y ST III Bd

Technické údaje:

Špičkové napětí Uo/U		[V]	300
Teplotní rozsah	flexibilní uložení		-5°C až +50°C
	pevné uložení		-30°C až +70°C
Odpor vodiče	max.	[Ohm/km]	130
Izolační odpor	min.	[GOhm/km]	5
Vlnový odpor	1-100 MHz	[Ohm]+-15%	100
Provozní kapacita	jmen.	[nF] max.	52
Tlumení vln	1,0 MHz	[dB/100 m]	35
	4,0 MHz	[dB/100 m]	55
	10,0 MHz	[dB/100 m]	73
	16,0 MHz	[dB/100 m]	86
Přeslechový útlum	1,0 MHz	[dB]	30
	10,0 MHz	[dB]	30

Použití:

ISDN je připojovací a spojovací kabel pro přenos analogických a digitálních signálů do 16 MHt. Tuto frekvenční oblast využívají ISDN aplikace jako např. BTX nebo Telefax. Zvláštností tohoto kabelu jsou žíly stočené do křížové čtyřky.

PROFIBUS DP

Technické údaje:

Teplotní rozsah	flexibilní uložení		-40°C až +70°C
Odpor vodiče	max.	[Ohm/km]	57,1
Izolační odpor	min.	[MOhm/km]	1000
Vlnový odpor	1,0-5,0 MHz	[Ohm]	150
Poloměr ohybu	min.	[mm]	150

Použití:

Jako připojovací a spojovací vedení ve strojírenství, např. jako spojovací vedení mezi sběrnicovými segmenty. Díky své speciální konstrukci je kabel vhodný pro použití v rychlopřipojovací technice.

INTERBUS

Technické údaje:

Teplotní rozsah	flexibilní uložení		-5°C až +60°C
	pevné uložení		0°C až +50°C
Odpor vodiče	max.	[Ohm/km]	83
Vlnový odpor	1-100 MHz	[Ohm]+-15%	100
Provozní kapacita	nom.	[nF] max.	50
Tlumení vln	1,0 MHz	[dB/100 m]	2,7
	4,0 MHz	[dB/100 m]	5,2
	10,0 MHz	[dB/100 m]	8,4
	16,0 MHz	[dB/100 m]	11,2

Použití:

Kabel může spojovat různé komponenty uvnitř automatizačních přístrojů. Základním prvkem je přitom zkroucená dvojlinka. Jelikož se přes kabel propojují všechny sběrnicové komponenty, není nutné nákladné paralelní pospojování.

CAN-BUS

Technické údaje:

Teplotní rozsah	flexibilní uložení		0°C až +50°C
Odpor vodiče	max.	[Ohm/km]	39
Vlnový odpor	1-100 MHz	[Ohm]+-15%	150
Provozní kapacita	nom.	[nF] max.	40

Použití:

C(ontroller)A(rea)N(etwork) slouží jako systémové vedení v průmyslové oblasti. Tímto systémovým řešením mohou být propojeny systémy Profibus, CAN-Bus, jakož i LON zařízení.

LAN 200flex (FTP-Patch)

Technické údaje:

Teplotní rozsah	flexibilní uložení	0°C až +60°C
Smyčkový odpor		[Ohm/100 m]	39
Provozní kapacita	max.	[nF/km]	50
Činitel zkrácení	NVP nom.		77
Vlnový odpor	1-100 MHz	[Ohm]	100,0 +/- 15
Kapacitní vazba (f=800 Hz)	K<100	[pF/100 m]	150
Izolační odpor		[GOhm/km]	5
Poloměr ohybu	v tahu	8,0 x Ø
Poloměr ohybu	bez tahu	4,0 x Ø

Použití:

Pro propojení přístrojů jako připojovací, propojovací nebo sdělovací kabel k použití ve skříňových rozvaděčích, jakož i pro připojení koncových datových zařízení. Oblast použití: IEEE 802.3:10 Base T, 10 Base T Ethernet, 100 Base T, 1000 Base T, FDDI, ISDA, ATM.

LAN 200U (UTP)

Technické údaje:

Teplotní rozsah	flexibilní uložení	0°C až +60°C
Smyčkový odpor		[Ohm/100 m]	19
Provozní kapacita	max.	[nF/km]	50
Činitel zkrácení	NVP nom.		77
Vlnový odpor	1-100 MHz	[Ohm]	100
Kapacitní vazba (f=800 Hz)	K<100	[pF/km]	150
Izolační odpor		[GOhm/km]	5
Poloměr ohybu	v tahu	8,0 x Ø
Poloměr ohybu	bez tahu	4,0 x Ø

Použití:

V horizontálních kabelových rozvodech jako instalační kabel k uložení do kabelových kanálů a trubek v rámci sdělovacích zařízení a datových systémů. Oblasti použití: IEEE 802.3:10 Base T, 10 Base T Ethernet, 100 Base T. 1000 Base T, FDDI, ISDN, ATM

LAN 200 (FTP)

Technické údaje:

Teplotní rozsah	flexibilní uložení	0°C až +60°C
Smyčkový odpor		[Ohm/100 m]	19
Provozní kapacita	max.	[nF/km]	50
Činitel zkrácení	NVP nom.		71
Vlnový odpor	1-100 MHz	[Ohm]	100,0 +/- 15
Vazební odpor	1-100 MHz	[mOhm/m]	10
Kapacitní vazba (f=800 Hz)	K<100	[pF/100 m]	15
Izolační odpor		[GOhm/km]	>5
Zkušební napětí při 50 Hz		[VAC]	1000
Poloměr ohybu	v tahu	8,0 x Ø
Poloměr ohybu	bez tahu	4,0 x Ø

Použití:

V horizontálních kabelových rozvodech jako instalační kabel k uložení do kabelových kanálů a trubek v rámci sdělovacích zařízení a datových systémů.Oblasti použití: ISDN , 10 Base T Ethernet , 100 Base T Ethernet, 1000 Base T, Token Ring 4/16 Mbit/s , CDDI/TPDDI ATM 155 MBit/s

LAN 200C (S/FTP)

Technické údaje:

Teplotní rozsah	flexibilní uložení	0°C až +60°C
Smyčkový odpor		[Ohm/100 m]	19
Provozní kapacita	max.	[nF/km]	50
Činitel zkrácení	NVP nom.		77
Vlnový odpor	1-100 MHz	[Ohm]	100,0 +/- 15
Vazební odpor	1-100 MHz	[mOhm/m]	10
Kapacitní vazba (f=800 Hz)	K<100	[pF/100 m]	15
Izolační odpor		[GOhm/km]	>5
Zkušební napětí při 50 Hz		[VAC]	700
Poloměr ohybu	v tahu	8,0 x Ø
Poloměr ohybu	bez tahu	4,0 x Ø

Použití:

V horizontálních kabelových rozvodech jako instalační kabel k uložení do kabelových kanálů a trubek v rámci sdělovacích zařízení a datových systémů. Oblasti použití: ISDN , 10 Base T Ethernet , 100 Base T Ethernet, 1000 Base T, Token Ring 4/16 Mbit/s , CDDI/TPDDI ATM 155 MBit/s

LAN 350 (F/UTP)

Technické údaje:

Teplotní rozsah	flexibilní uložení	0°C až +60°C
Smyčkový odpor		[Ohm/100 m]	19
Provozní kapacita	max.	[nF/km]	50
Činitel zkrácení	NVP nom.		77
Vlnový odpor	1-100 MHz	[Ohm]	150,0 +/- 22
Vazební odpor	1-100 MHz	[mOhm/m]	10
Kapacitní vazba (f=800 Hz)	K<100	[pF/100 m]	150
Izolační odpor		[GOhm/m]	>5
Zkušební napětí při 50 Hz		[VAC]	700
Poloměr ohybu	v tahu	8,0 x Ø
Poloměr ohybu	bez tahu	4,0 x Ø

Použití:

V horizontálních kabelových rozvodech jako instalační kabel k uložení do kabelových kanálů a trubek v rámci sdělovacích zařízení a datových systémů do 350 MHz. Uživatelsky příjemná instalace, jelikož díky centrálnímu prvku není nutné stínění párů.Oblasti použití: 10Base-T, 100 Base-T, 1000 Base-T, CDDI/TPDDI, ISDN, ATM 155 Mbit/s, TP-PMD 125 Mbit/s, Token Ring 4/16 Mbit/s.

LAN 600 (S/STP Pimf)

Technické údaje:

Teplotní rozsah	flexibilní uložení	0°C až +60°C
Smyčkový odpor		[Ohm/100 m]	14,5
Provozní kapacita	max.	[nF/km]	50
Činitel zkrácení	NVP nom.		77
Vlnový odpor	1-100 MHz	[Ohm]	100,0 +/- 25
Vazební odpor	1-100 MHz	[mOhm/m]	<10
Kapacitní vazba (f=800 Hz)	K<100	[pF/100 m]	1500
Izolační odpor		[GOhm/m]	>5
Zkušební napětí při 50 Hz		[VAC]	700
Poloměr ohybu	v tahu	8,0 x Ø
Poloměr ohybu	bez tahu	4,0 x Ø

Použití:

V horizontálních kabelových rozvodech jako instalační kabel k uložení do kabelových kanálů a trubek v rámci sdělovacích zařízení a datových systémů.Oblasti použití: ISDN , B-ISDN, IEEE 802.3 10 Base T Ethernet, IEEE 802.3 100 Base T Ethernet,IEEE 802.5 Token Ring, CDDI (FDDI na Cu), Gigabit-Ethernet , ATM, DQDB, Video

LAN 900 (S/STP Pimf)

Technické údaje:

Teplotní rozsah	flexibilní uložení	0°C až +60°C
Smyčkový odpor		[Ohm/100 m]	14,5
Provozní kapacita	max.	[nF/km]	50
Činitel zkrácení	NVP nom.		77
Vlnový odpor	1-100 MHz	[Ohm]	100,0 +/- 25
Vazební odpor	1-100 MHz	[mOhm/m]	10
Kapacitní vazba (f=800 Hz)	K<100	[pF/100 m]	150
Izolační odpor		[GOhm/m]	>5
Zkušební napětí při 50 Hz		[VAC]	700
Poloměr ohybu	v tahu	8,0 x Ø
Poloměr ohybu	bez tahu	4,0 x Ø

Použití:

V horizontálních kabelových rozvodech jako instalační kabel k uložení do kabelových kanálů a trubek v rámci sdělovacích zařízení a datových systémů.Oblasti použití: ISDN, B-ISDN, IEEE 502.3 10Base T Ethernet, IEEE 802.3 100 Base T Ethernet, IEEE 802.5 Token Ring, CDDI (FDDI na Cu), Gigabit-Ethernet, ATM, DQDB, Video

LAN 1200 (S/STP Pimf)

Technické údaje:

Teplotní rozsah	flexibilní uložení	-20°C až +60°C
Smyčkový odpor		[Ohm/100 m]	11,5
Provozní kapacita	max.	[nF/km]	50
Činitel zkrácení	NVP nom.		77
Vlnový odpor	1-100 MHz	[Ohm]	100,0 +/- 25
Vazební odpor	1-100 MHz	[mOhm/m]	10
Kapacitní vazba (f=800 Hz)	K<100	[pF/100 m]	150
Izolační odpor		[GOhm/m]	>5
Zkušební napětí při 50 Hz		[VAC]	700
Poloměr ohybu	v tahu	8,0 x Ø
Poloměr ohybu	bez tahu	4,0 x Ø

Použití:

V horizontálních kabelových rozvodech jako instalační kabel k uložení do kabelových kanálů a trubek v rámci sdělovacích zařízení a datových systémů.Oblasti použití: ISDN , 10 Base T Ethernet, 100 T Base Ethernet, 1000 Base T Ethernet, IEEE 802.5 Token Ring, CDDI/TPDDI, Gigabit-Ethernet, ATM 155/622 MBit/s, Token Ring 4/16 MBit/s

A-DQ(ZN)2Y

Technické údaje:

Teplotní rozsah	přeprava / skladování		-30°C až +70°C
	v provozu		-20°C až +60°C
Poloměr ohybu	v tahu	x VP	20
	bez tahu	x VP	15

Použití:

Nekovový venkovní LWL kabel, vhodný pro uložení do země a trubky v rámci sdělovacích zařízení a datových systémů.K dodání jsou provedení se slaněnou konstrukcí s až 60 vlákny, jakož i s multfunkčním zesíleným ovinem ze skelného přástu, fungujícím jako nekovový prvek pro odlehčení tahu a jako výztuž chrání před hlodavci.

A-DQ(ZN)B2Y

Technické údaje:

Teplotní rozsah	přeprava / skladování		-30°C až +70°C
	v provozu		-20°C až +60°C
Poloměr ohybu	v tahu	x VP	20
	bez tahu	x VP	15

Použití:

Nekovový venkovní LWL kabel, vhodný pro uložení do země a trubky v rámci sdělovacích zařízení a datových systémů.K dodání jsou provedení se slaněnou konstrukcí s až 60 vlákny, jakož i s multfunkčním zesíleným ovinem ze skelného přástu, fungujícím jako nekovový prvek pro odlehčení tahu a jako výztuž chrání před hlodavci.

90 E/N/P/C

Technické údaje:

Teplotní rozsah	flexibilní uložení	-5°C až +70°C
	pevné uložení	-25°C až +60°C
Vlastnosti při hoření	norma	EN 60332-1-2

Použití:

K uložení v suchých, vlhkých i mokrých prostorách, jako vedení pro měření teploty v oblasti výroby zařízení zpracovávajících umělé hmoty, při stavbách průmyslových pecí a v ocelářství, jakož i při stavbách vysokých pecí. Kompenzační a termočlánkové kabely s pláštěm z PVC a skelného vlákna nejsou vhodné pro použití ve venkovním prostředí. Vyjímku zde tvoří typy s masivními vodiči a PVC izolací. Tyto mohou být uloženy rovněž do země.

90 E/N/P/C

Technické údaje:

Teplotní rozsah	flexibilní uložení	-5°C až +70°C
	pevné uložení	-25°C až +70°C
Vlastnosti při hoření	norma	EN 60332-1-2

Použití:

K uložení v suchých, vlhkých i mokrých prostorách, jako vedení pro měření teploty v oblasti výroby zařízení zpracovávajících umělé hmoty, při stavbách průmyslových pecí a v ocelářství, jakož i při stavbách vysokých pecí. Kompenzační a termočlánkové kabely s pláštěm z PVC a skelného vlákna nejsou vhodné pro použití ve venkovním prostředí. Vyjímku zde tvoří typy s masivními vodiči a PVC izolací. Tyto mohou být uloženy rovněž do země.

90 E/N/P/C

Technické údaje:

Teplotní rozsah	flexibilní uložení	-25°C až +180°C
	pevné uložení	-25°C až +180°C
	krátkodobé zatížení	250°C
Vlastnosti při hoření	norma	EN 60332-1-2

Použití:

K uložení v suchých, vlhkých i mokrých prostorách, jako vedení pro měření teploty v oblasti výroby zařízení zpracovávajících umělé hmoty, při stavbách průmyslových pecí a v ocelářství, jakož i při stavbách vysokých pecí. Kompenzační a termočlánkové kabely s pláštěm z PVC a skelného vlákna nejsou vhodné pro použití ve venkovním prostředí. Vyjímku zde tvoří typy s masivními vodiči a PVC izolací. Tyto mohou být uloženy rovněž do země.

90 E/N/P/C

Technické údaje:

Teplotní rozsah	flexibilní uložení	-25°C až +180°C
	pevné uložení	-25°C až +180°C
	krátkodobé zatížení	250°C
Vlastnosti při hoření	norma	EN 60332-1-2

Použití:

K uložení v suchých, vlhkých i mokrých prostorách, jako vedení pro měření teploty v oblasti výroby zařízení zpracovávajících umělé hmoty, při stavbách průmyslových pecí a v ocelářství, jakož i při stavbách vysokých pecí. Kompenzační a termočlánkové kabely s pláštěm z PVC a skelného vlákna nejsou vhodné pro použití ve venkovním prostředí. Vyjímku zde tvoří typy s masivními vodiči a PVC izolací. Tyto mohou být uloženy rovněž do země.

allkabel s.r.o. kabelové centrum

Technické údaje:

Použití:

Technické údaje:

Použití:

Technické údaje:

Použití:

Technické údaje:

Použití:

Technické údaje:

Použití:

Technické údaje:

Použití:

Technické údaje:

Použití:

Technické údaje:

Použití:

Technické údaje:

Použití:

Technické údaje:

Použití:

Specifikace EIBA

Použití:

Technické údaje:

Použití:

Technické údaje:

Použití:

Technické údaje:

Použití:

Technické údaje:

Použití:

Technické údaje:

Použití:

Technické údaje:

Použití:

Technické údaje:

Použití:

Technické údaje:

Použití:

Technické údaje:

Použití:

Technické údaje:

Použití:

Technické údaje:

Použití:

Technické údaje:

Použití:

Technické údaje:

Použití:

Technické údaje:

Použití:

Technické údaje:

Použití:

Technické údaje:

Použití:

Technické údaje:

Použití:

Technické údaje:

Použití:
