A-DQ(ZN)B2Y
A-DQ(ZN)B2Y
Lehký venkovní LWL kabel, nekovový, s resp. bez nekovové ochrany proti hlodavcům
Použití:
Nekovový venkovní LWL kabel, vhodný pro uložení do země a trubky v rámci sdělovacích zařízení a datových systémů.K dodání jsou provedení se slaněnou konstrukcí s až 60 vlákny, jakož i s multfunkčním zesíleným ovinem ze skelného přástu, fungujícím jako nekovový prvek pro odlehčení tahu a jako výztuž chrání před hlodavci.
B2Y.jpg)

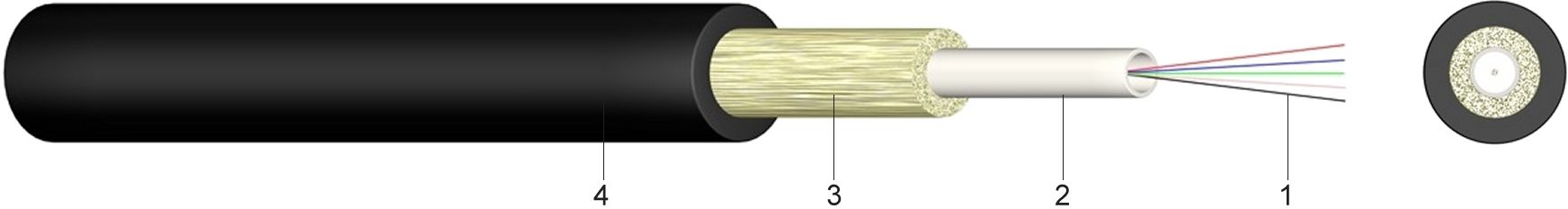

Konstrukce:
1 .....Skelné vlákno o tloušťce 50 resp. 62,5 µm
2 .....Centrální žíla vyplněná vodotěsným gelem
3 .....Ochrana proti hlodavcům z přástu
4 .....Vnější plášť z polyetylénu (PE), černý
Normy:
podle DIN VDE 0888
Technické údaje:
| Teplotní rozsah | přeprava / skladování | -30°C až +70°C | |
| v provozu | -20°C až +60°C | ||
| Poloměr ohybu | v tahu | x VP | 20 |
| bez tahu | x VP | 15 |
| Označení | Vnější průměr ca. mm | Hmotnost ca. kg/km | Pevnost v příčném tlaku stálá N/dm | Tažná síla ukládání / provoz N | |||
|---|---|---|---|---|---|---|---|
| 4 G 50/125 | 11,5 | 105 | 4.000,0 | 5000 / 3000 | |||
| 8 G 50/125 | 11,5 | 105 | 4.000,0 | 5000 / 3000 | |||
| 12 G 50/125 | 11,5 | 105 | 4.000,0 | 5000 / 3000 | |||
| 16 G 50/125 | 11,5 | 105 | 4.000,0 | 5000 / 3000 | |||
| 24 G 50/125 | 11,5 | 105 | 4.000,0 | 5000 / 3000 | |||
| 4 G 62,5/125 | 11,5 | 105 | 4.000,0 | 5000 / 3000 | |||
| 8 G 62,5/125 | 11,5 | 105 | 4.000,0 | 5000 / 3000 | |||
| 12 G 62,5/125 | 11,5 | 105 | 4.000,0 | 5000 / 3000 | |||
| 24 G 62,5/125 | 11,5 | 105 | 4.000,0 | 5000 / 3000 | |||
|
