LAN 200C (S/FTP)
LAN 200C (S/FTP)
Datový kabel pro lokální sítě s dvojitým celkovým stíněním Category 5
Použití:
V horizontálních kabelových rozvodech jako instalační kabel k uložení do kabelových kanálů a trubek v rámci sdělovacích zařízení a datových systémů. Oblasti použití: ISDN , 10 Base T Ethernet , 100 Base T Ethernet, 1000 Base T, Token Ring 4/16 Mbit/s , CDDI/TPDDI ATM 155 MBit/s
.jpg)

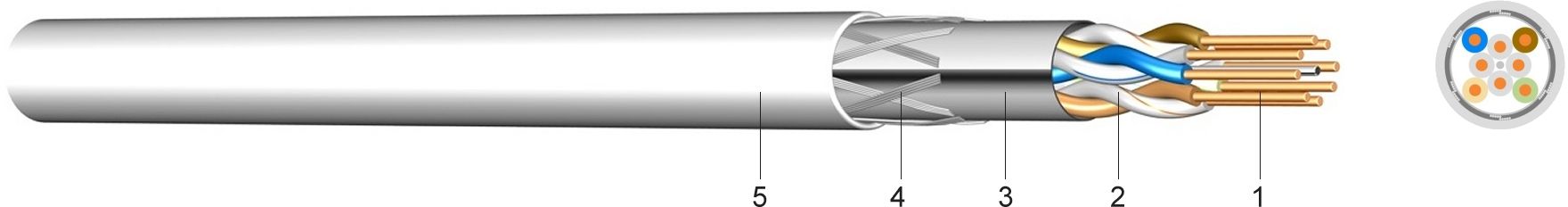

Konstrukce:
1 .....Holý, plný měděný vodič
2 .....Izolace žil z polyvinylchloridu (PVC)
3 .....Celkové stínění z hliníkové fólie s pocínovaným příložným drátem Ø 0,5 mm
4 .....Stínění opletem z pocínovaných měděných drátů
5 .....Vnější plášť z polyvinylchloridu (PVC), šedý resp. z bezhalogenové polymerové směsi, oranžový, speciální barvy na vyžádání
Normy:
Category 5 , ETIA-EIA 568 A 5
ISO/IEC 11801, EN 50173, EN 50288-2-1
PVC : IEC 332-1, DIN VDE 0472 Část 804, druh zkoušky B
FRNC : IEC 332-1 a 3, IEC 754-2, IEC 1034-2
IEC 708-1 (označení žil)
Technické údaje:
| Teplotní rozsah | flexibilní uložení | 0°C až +60°C | |
| Smyčkový odpor | [Ohm/100 m] | 19 | |
| Provozní kapacita | max. | [nF/km] | 50 |
| Činitel zkrácení | NVP nom. | 77 | |
| Vlnový odpor | 1-100 MHz | [Ohm] | 100,0 +/- 15 |
| Vazební odpor | 1-100 MHz | [mOhm/m] | 10 |
| Kapacitní vazba (f=800 Hz) | K<100 | [pF/100 m] | 15 |
| Izolační odpor | [GOhm/km] | >5 | |
| Zkušební napětí při 50 Hz | [VAC] | 700 | |
| Poloměr ohybu | v tahu | 8,0 x Ø | |
| Poloměr ohybu | bez tahu | 4,0 x Ø |
| Počet párů a jmenovitý rozměr AWG č. | Hmotnost Cu kg/km | Vnější průměr ca. mm | Požární zatížení kWh/m | Tažná síla N | Hmotnost ca. kg/km | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 4 x 2 x AWG 24 PVC | 39 | 6,5 | 0,15 | 120 | 60 | |||||
| 4 x 2 x AWG 24 FRNC | 39 | 6,5 | 0,15 | 120 | 60 | |||||
| 2 x(4 x 2 x AWG 24) PVC | 78 | 13,0 | 0,30 | 240 | 120 | |||||
|
