90 E/N/P/C

90 E/N/P/C (9/12)

Kompenzační a termočlánkové kabely s PVC izolací

Použití:

K uložení v suchých, vlhkých i mokrých prostorách, jako vedení pro měření teploty v oblasti výroby zařízení zpracovávajících umělé hmoty, při stavbách průmyslových pecí a v ocelářství, jakož i při stavbách vysokých pecí. Kompenzační a termočlánkové kabely s pláštěm z PVC a skelného vlákna nejsou vhodné pro použití ve venkovním prostředí. Vyjímku zde tvoří typy s masivními vodiči a PVC izolací. Tyto mohou být uloženy rovněž do země.

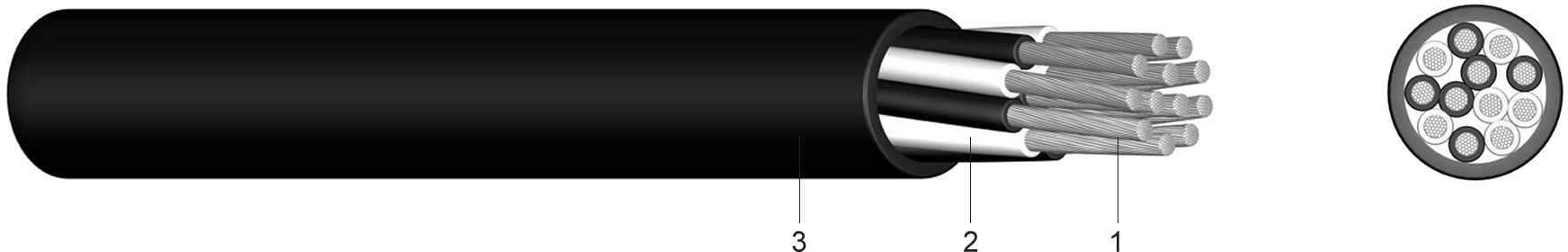

Konstrukce:

1 .....Plný nebo jemně laněný vodič, materiál vodiče podle druhu elementu
2 .....Izolace žil z polyvinylchloridu (PVC)
3 .....Vnější plášť z polyvinylchloridu (PVC)

Normy:

IEC 60584 (označení žil)

Technické údaje:

Teplotní rozsah	flexibilní uložení	-5°C až +70°C
	pevné uložení	-25°C až +60°C
Vlastnosti při hoření	norma	EN 60332-1-2

Typy Počet žil Průřez mm²	Materiál dle DIN 43713	Pro termopár	Konstrukce vodiče (směrná hodnota) mm	Tvar	Vnější průměr ca. mm
90E 9L 2 x 1,5	Fe-CuNi	48 x 0,20	kulatý	7,0	79,0
90N 9L 2 x 1,5	SoNiCr-SoNi	48 x 0,20	kulatý	7,0	79,0
90P 9L 2 x 1,5	SoPtRh-SoPt	48 x 0,20	kulatý	7,0	79,0
90C 9L 2 x 1,5	Cu-CuNi	48 x 0,20	kulatý	7,0	79,0
90E 9L 2 x 0,22	Fe-CuNi	7 x 0,20	kulatý	4,0	22,0
90N 9L 2 x 0,22	SoNiCr-SoNi	7 x 0,20	kulatý	4,0	22,0
90P 9L 2 x 0,22	SoPtRh-SoPt	7 x 0,20	kulatý	4,0	22,0
90C 9L 2 x 0,22	Cu-CuNi	7 x 0,20	kulatý	4,0	22,0
90E 12L 2 x 1,5	Fe-CuNi	48 x 0,20	oválný	4,3	69,0
90N 12L 2 x 1,5	SoNiCr-SoNi	48 x 0,20	oválný	4,3	69,0
90P 12L 2 x 1,5	SoPtRh-SoPt	48 x 0,20	oválný	4,3	69,0
90C 12L 2 x 1,5	Cu-CuNi	48 x 0,20	oválný	4,3	69,0
90E 12D 2 x 1,5	Fe-CuNi	1 x 1,38	oválný	4,2	61,0
90N 12D 2 x 1,5	SoNiCr-SoNi	1 x 1,38	oválný	4,2	61,0
90P 12D 2 x 1,5	SoPtRh-SoPt	1 x 1,38	oválný	4,2	61,0
90C 12D 2 x 1,5	Cu-CuNi	1 x 1,38	oválný	4,2	61,0
90 9-4L 4 x 1,5	E / N / P / C	48 x 0,20	kulatý	8,1	119,0
90 9-6L 6 x 1,5	E / N / P / C	48 x 0,20	kulatý	10,1	184,0
90 9-12L 12 x 1,5	E / N / P / C	48 x 0,20	kulatý	13,2	312,0
90 9-16L 16 x 1,5	E / N / P / C	48 x 0,20	kulatý	15,1	419,0
90 9-20L 20 x 1,5	E / N / P / C	48 x 0,20	kulatý	16,7	520,0
90 9-24L 24 x 1,5	E / N / P / C	48 x 0,20	kulatý	19,0	614,0
90 9-32L 32 x 1,5	E / N / P / C	48 x 0,20	kulatý	20,9	793,0
90 9-36L 36 x 1,5	E / N / P / C	48 x 0,20	kulatý	22,1	904,0
90 9-40L 40 x 1,5	E / N / P / C	48 x 0,20	kulatý	24,1	1.032,0

*Další průřezy a počty žil, jakož i normy a provedení na vyžádání
