J-2Y(ST)Y ST III Bd
J-2Y(ST)Y ST III Bd
ISDN kabel
Použití:
ISDN je připojovací a spojovací kabel pro přenos analogických a digitálních signálů do 16 MHt. Tuto frekvenční oblast využívají ISDN aplikace jako např. BTX nebo Telefax. Zvláštností tohoto kabelu jsou žíly stočené do křížové čtyřky.

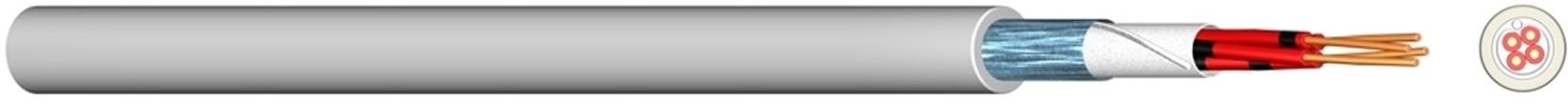

Konstrukce:
1 .....Holý, plný měděný vodič
2 .....Izolace žil z polyetylénu (PE)
3 .....Ovin z umělohmotné fólie
4 .....Celkové stínění laminovanou hliníkovou fólií s příložným drátem (Ø 0,6 mm)
5 .....Vnější plášť z polyvinylchloridu (PVC), šedý
Informace:
Zkušební napětí :
Žíla/žíla .....800 voltů (50 Hz/1 min.)
Žíla/stínění ..2.000 voltů (50 Hz/1 min.)
Normy:
podle DIN VDE 0815 a 0816 (obsahuje i označení žil)
Technické údaje:
Špičkové napětí Uo/U | [V] | 300 | |
Teplotní rozsah | flexibilní uložení | -5°C až +50°C | |
pevné uložení | -30°C až +70°C | ||
Odpor vodiče | max. | [Ohm/km] | 130 |
Izolační odpor | min. | [GOhm/km] | 5 |
Vlnový odpor | 1-100 MHz | [Ohm]+-15% | 100 |
Provozní kapacita | jmen. | [nF] max. | 52 |
Tlumení vln | 1,0 MHz | [dB/100 m] | 35 |
4,0 MHz | [dB/100 m] | 55 | |
10,0 MHz | [dB/100 m] | 73 | |
16,0 MHz | [dB/100 m] | 86 | |
Přeslechový útlum | 1,0 MHz | [dB] | 30 |
10,0 MHz | [dB] | 30 |
Počet párů a jmenovitý průměr mm | Hmotnost Cu kg/km | Vnější průměr ca. mm | Požární zatížení kWh/m | Tažná síla N | Hmotnost ca. kg/km | |||||
---|---|---|---|---|---|---|---|---|---|---|
2 x 2 x 0,6 | 15 | 5,1 | 0,19 | 7 | 36 | |||||
4 x 2 x 0,6 | 26 | 6,9 | 0,24 | 13 | 59 | |||||
6 x 2 x 0,6 | 39 | 7,3 | 0,31 | 18 | 73 | |||||
10 x 2 x 0,6 | 61 | 8,3 | 0,37 | 30 | 104 | |||||
20 x 2 x 0,6 | 121 | 12,0 | 0,72 | 58 | 188 | |||||
40 x 2 x 0,6 | 239 | 16,2 | 1,18 | 115 | 300 | |||||
50 x 2 x 0,6 | 298 | 15,8 | 1,48 | 140 | 415 |
