JE-LiYCY Bd

JE-LiYCY Bd

Instalační kabel pro průmyslovou elektroniku

Použití:

K uložení v suchých i vlhkých provozech, pro pevné uložení jako instalační kabel pro průmyslovou elektroniku.

JE-LiYCY Bd Instalační kabel pro průmyslovou elektroniku

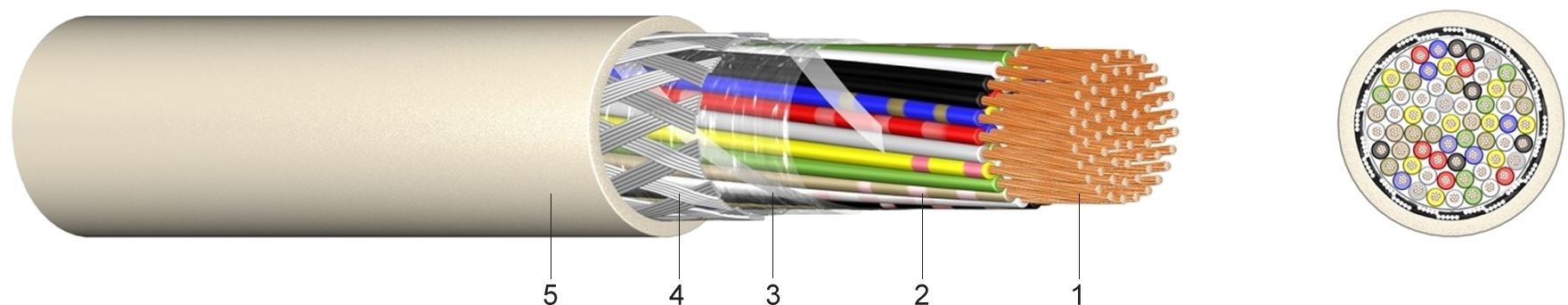

Konstrukce:

1 .....Holý, jemně laněný měděný vodič
2 .....Izolace žil z polyvinylchloridu (PVC)
3 .....Ovin žil z umělohmotné fólie
4 .....Stínění opletem z pocínovaných měděných drátů
5 .....Vnější plášť z polyvinylchloridu (PVC), šedý

Normy:

DIN VDE 0815 (označení žil)
DIN EN 60228 Třída 5 (konstrukce vodiče)

Technické údaje:

Špičkové napětí Uo/U[V]225
Zkušební napětí při 50 Hzžíla / žíla[V]AC500
žíla / stínění[V]AC2000
Teplotní rozsahflexibilní uložení -5°C až +50°C
pevné uložení-30°C až +70°C
Poloměr ohybuflexibilní uložení x VP10
Vlastnosti při hořenínormaEN 60332-1-2
Izolační odpormin.[MOhm/km]100
Smyčkový odpor vodiče[Ohm/km]78,4
Provozní kapacita max.[nF/km]100
Kapacitní vazba 100 mmax.[pF]200
Počet dvojitých žil
a jmenovitý
průřez
mm2		Hmotnost
Cu

kg/km		Síla
izolační
stěny
mm		Vnější
průměr
ca.
mm		 Hmotnost

ca.
kg/km
2 x 2 x 0,5511,07,081
4 x 2 x 0,5871,09,5137
8 x 2 x 0,51441,013,0248
12 x 2 x 0,51961,215,0307
16 x 2 x 0,52491,216,5375
20 x 2 x 0,52991,218,5461
24 x 2 x 0,53481,220,5595
32 x 2 x 0,54441,423,0719
