90 E/N/P/C 5/20 -Kompenzační a termočlánkové kabely s PVC izolací a stíněním - Datové kabely pro elektroniku a výpočetní techniku | kabelové centrum - allkabel s.r.o.

90 E/N/P/C

90 E/N/P/C (5/20)

Kompenzační a termočlánkové kabely s PVC izolací a stíněním

Použití:

K uložení v suchých, vlhkých i mokrých prostorách, jako vedení pro měření teploty v oblasti výroby zařízení zpracovávajících umělé hmoty, při stavbách průmyslových pecí a v ocelářství, jakož i při stavbách vysokých pecí. Kompenzační a termočlánkové kabely s pláštěm z PVC a skelného vlákna nejsou vhodné pro použití ve venkovním prostředí. Vyjímku zde tvoří typy s masivními vodiči a PVC izolací. Tyto mohou být uloženy rovněž do země.

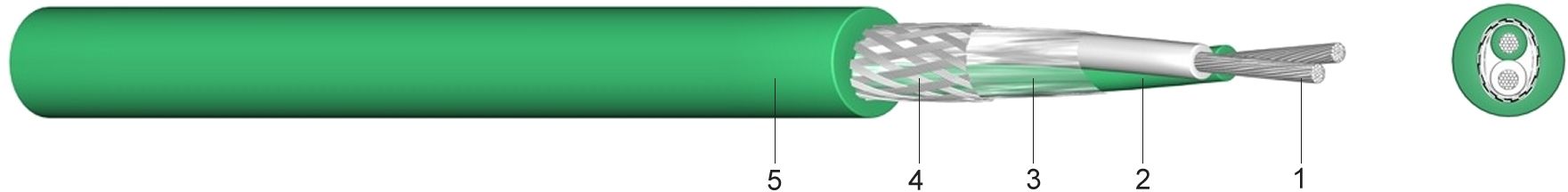

Konstrukce:

1 .....Plný nebo jemně laněný vodič, materiál vodiče podle druhu elementu
2 .....Izolace žil z polyvinylchloridu (PVC)
3 .....Ovin žil z umělohmotné fólie
4 .....Stínění opletem z pocínovaných měděných drátů
5 .....Vnější plášť z polyvinylchloridu (PVC)

Normy:

IEC 60584 (označení žil)

Technické údaje:

Teplotní rozsah	flexibilní uložení	-5°C až +70°C
	pevné uložení	-25°C až +70°C
Vlastnosti při hoření	norma	EN 60332-1-2

Typy Počet žil Průřez mm²	Materiál dle DIN 43713	Pro termopár	Konstrukce vodiče (směrná hodnota) mm	Tvar	Vnější průměr ca. mm	Hmotnost ca. kg/km
s měděným opletem
90E 5L 2 x 1,5
90N 5L 2 x 1,5
90P 5L 2 x 1,5
90C 5L 2 x 1,5
90E 5-022 2 x 0,22
90N 5-022 2 x 0,22
90P 5-022 2 x 0,22
90C 5-022 2 x 0,22
s hliníkovou fólií
90E 20L 2 x 1,5
90N 20L 2 x 1,5
90P 20L 2 x 1,5
90C 20L 2 x 1,5
90E 20D 2 x 1,5
90N 20D 2 x 1,5
90P 20D 2 x 1,5
90C 20D 2 x 1,5
90 20-4D 4 x 1,5
90 20-6D 6 x 1,5
90 20-12D 12 x 1,5
90 20-16D 16 x 1,5
90 20-20D 20 x 1,5
90 20-24D 24 x 1,5
90 20-28D 28 x 1,5
90 20-30D 30 x 1,5
90 20-32D 32 x 1,5

*Další průřezy a počty žil, jakož i normy a provedení na vyžádání

90_E-N-P-C_izolace_stineni - Kompenzační a termočlánkové kabely s PVC izolací a stíněním

allkabel_katalog - Katalog 2010
