LAN 350 (F/UTP)
LAN 350 (F/UTP)
Datový kabel pro lokální sítě s centrálním prvkem a celkovým stíněním Category 6
Použití:
V horizontálních kabelových rozvodech jako instalační kabel k uložení do kabelových kanálů a trubek v rámci sdělovacích zařízení a datových systémů do 350 MHz. Uživatelsky příjemná instalace, jelikož díky centrálnímu prvku není nutné stínění párů.Oblasti použití: 10Base-T, 100 Base-T, 1000 Base-T, CDDI/TPDDI, ISDN, ATM 155 Mbit/s, TP-PMD 125 Mbit/s, Token Ring 4/16 Mbit/s.
.jpg)

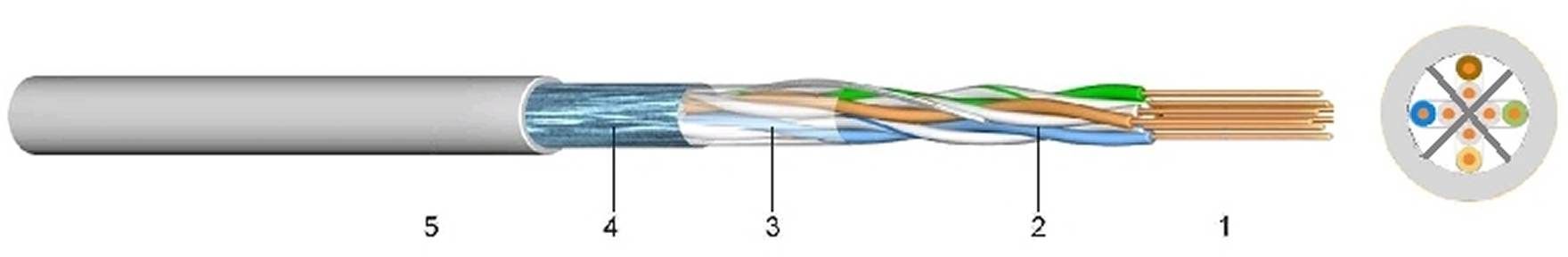

Konstrukce:
1 .....Holý, plný měděný vodič, Ø 0,55 mm nebo 0,64 mm
2 .....Izolace žil z SFS polyetylénu
3 .....Ovin žil
4 .....Celkové stínění z laminované hliníkové fólie s příložným drátem (Ø 0,4)
5 .....Vnější plášť z polyvinylchloridu (PVC), šedý resp. z bezhalogenové polymerové směsi, oranžový
Normy:
ISO/IEC 11801 2.vydání
EN 50173-1
TIA/EIA 568-B.2
IEC 61156-5
IEC 708-1 (označení žil)
Technické údaje:
| Teplotní rozsah | flexibilní uložení | 0°C až +60°C | |
| Smyčkový odpor | [Ohm/100 m] | 19 | |
| Provozní kapacita | max. | [nF/km] | 50 |
| Činitel zkrácení | NVP nom. | 77 | |
| Vlnový odpor | 1-100 MHz | [Ohm] | 150,0 +/- 22 |
| Vazební odpor | 1-100 MHz | [mOhm/m] | 10 |
| Kapacitní vazba (f=800 Hz) | K<100 | [pF/100 m] | 150 |
| Izolační odpor | [GOhm/m] | >5 | |
| Zkušební napětí při 50 Hz | [VAC] | 700 | |
| Poloměr ohybu | v tahu | 8,0 x Ø | |
| Poloměr ohybu | bez tahu | 4,0 x Ø |
| Počet párů a jmenovitý rozměr AWG č. | Hmotnost Cu kg/km | Vnější průměr ca. mm | Požární zatížení kWh/m | Tažná síla N | Hmotnost ca. kg/km | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 4 x 2 x AWG 24 PVC | 23 | 7,5 | 0,23 | 100 | 54 | |||||
| 4 x 2 x AWG 24 FRNC | 23 | 7,5 | 0,21 | 100 | 54 | |||||
|
