LAN 1200 (S/STP Pimf)

Datový kabel pro lokální sítě se stíněním párů a celkovým stíněním Category 7

Použití:

V horizontálních kabelových rozvodech jako instalační kabel k uložení do kabelových kanálů a trubek v rámci sdělovacích zařízení a datových systémů.Oblasti použití: ISDN , 10 Base T Ethernet, 100 T Base Ethernet, 1000 Base T Ethernet, IEEE 802.5 Token Ring, CDDI/TPDDI, Gigabit-Ethernet, ATM 155/622 MBit/s, Token Ring 4/16 MBit/s

LAN 1200 (S/STP Pimf) Datový kabel pro lokální sítě se stíněním párů a celkovým stíněním Category 7

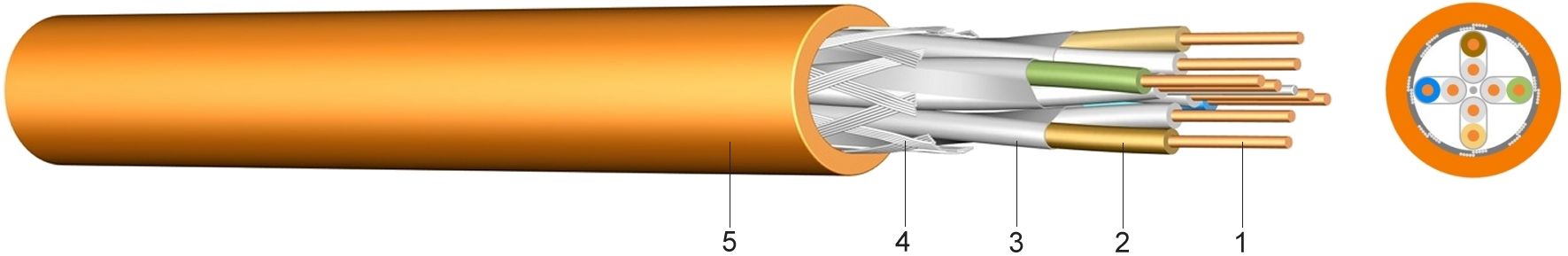

Konstrukce:

1 .....Holý, plný měděný vodič, Ø 0,55 mm nebo 0,64 mm
2 .....Izolace žil z pěnového polyetylénu
3 .....Stínění párů z laminované hliníkové fólie s příložným drátem (Ø 0,4)
4 .....Stínění opletem z pocínovaných měděných drátů
5 .....Vnější plášť z bezhalogenové polymerové směsi, žlutý nebo oranžový

Normy:

EN 50288-4-1
Category 7
IEC 332-1, IEC 754-2, IEC 1034-2
IEC 708-1 (označení žil)

Technické údaje:

Teplotní rozsah	flexibilní uložení	-20°C až +60°C
Smyčkový odpor		[Ohm/100 m]	11,5
Provozní kapacita	max.	[nF/km]	50
Činitel zkrácení	NVP nom.		77
Vlnový odpor	1-100 MHz	[Ohm]	100,0 +/- 25
Vazební odpor	1-100 MHz	[mOhm/m]	10
Kapacitní vazba (f=800 Hz)	K<100	[pF/100 m]	150
Izolační odpor		[GOhm/m]	>5
Zkušební napětí při 50 Hz		[VAC]	700
Poloměr ohybu	v tahu	8,0 x Ø
Poloměr ohybu	bez tahu	4,0 x Ø

Počet párů a jmenovitý rozměr AWG č.	Hmotnost Cu kg/km		Vnější průměr ca. mm		Požární zatížení kWh/m		Tažná síla N		Hmotnost ca. kg/km
4 x 2 x AWG 22 FRNC	52		8,5		0,19		190		78
2 x(4 x 2 x AWG 22)FRNC	104		17,0		0,38		380		156
