90 E/N/P/C

90 E/N/P/C (6L)

Kompenzační a termočlánkové kabely se silikonovou izolací a stíněním

Použití:

K uložení v suchých, vlhkých i mokrých prostorách, jako vedení pro měření teploty v oblasti výroby zařízení zpracovávajících umělé hmoty, při stavbách průmyslových pecí a v ocelářství, jakož i při stavbách vysokých pecí. Kompenzační a termočlánkové kabely s pláštěm z PVC a skelného vlákna nejsou vhodné pro použití ve venkovním prostředí. Vyjímku zde tvoří typy s masivními vodiči a PVC izolací. Tyto mohou být uloženy rovněž do země.

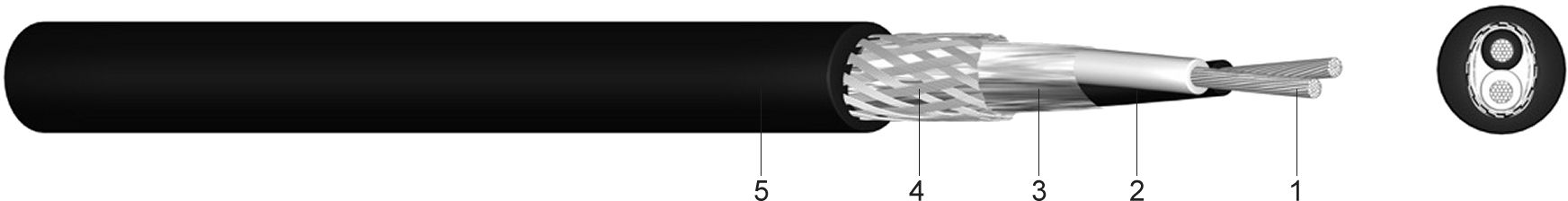

Konstrukce:

1 .....Plný nebo jemně laněný vodič, materiál vodiče podle druhu elementu
2 .....Izolace žíly ze silikonu (2GI1)
3 .....Ovin z umělohmotné fólie
4 .....Stínění opletem z pocínovaných měděných drátů
5 .....Vnější plášť ze silikonu (2GM1)

Normy:

IEC 60584 (označení žil)

Technické údaje:

Teplotní rozsah	flexibilní uložení	-25°C až +180°C
	pevné uložení	-25°C až +180°C
	krátkodobé zatížení	250°C
Vlastnosti při hoření	norma	EN 60332-1-2

Typy Počet žil Průřez mm²	Materiál dle DIN 43713	Pro termopár	Konstrukce vodiče (směrná hodnota) mm	Tvar	Vnější průměr ca. mm	Hmotnost ca. kg/km
90E 6L 2 x 1,5	Fe-CuNi	Typ L	48 x 0,20	kulatý	8,0	94
90E 6L 2 x 1,5	SoNiCr-SoNi	Typ K	48 x 0,20	kulatý	8,0	94
90E 6L 2 x 1,5	SoPtRh-SoPt	Typ S	48 x 0,20	kulatý	8,0	94
90E 6L 2 x 1,5	Cu-CuNi	Typ U	48 x 0,20	kulatý	8,0	94
90E 6L 2 x 1,5	Fe-CuNi	Typ L	1 x 1,38	kulatý	7,8	92
90E 6L 2 x 1,5	SoNiCr-SoNi	Typ K	1 x 1,38	kulatý	7,8	92
90E 6L 2 x 1,5	SoPtRh-SoPt	Typ S	1 x 1,38	kulatý	7,8	92
90E 6L 2 x 1,5	Cu-CuNi	Typ U	1 x 1,38	kulatý	7,8	92

*Další průřezy a počty žil, jakož i normy a provedení na vyžádání
