J-Y(ST)Y EIB

J-Y(ST)Y EIB

Instalační kabel MSR se statickým stíněním Evropská instalační sběrnice EIB

Použití:

K uložení na a pod omítku v suchých, vlhkých i mokrých prostorách, jakož i ve venkovním prostředí (při chráněném uložení), v silnoproudých i slaboproudých zařízeních, jako sběrnicové vedení (instalační sběrnice EIB), jakož i jako MSR vedení v silnoproudých zařízeních. Hlavními oblastmi použití tohoto kabelu jsou přenos naměřených hodnot, použití ve zpracování procesních dat, jakož i použití v oblasti řídící a regulační techniky.

J-Y(ST)Y EIB Instalační kabel MSR se statickým stíněním Evropská instalační sběrnice EIB

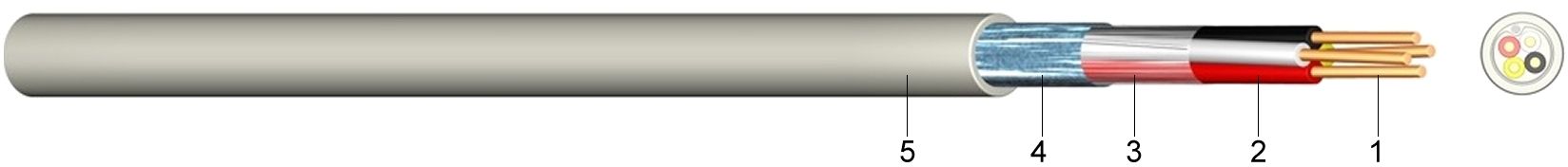

Konstrukce:

1 .....Holý, plný měděný vodič
2 .....Izolace žil z polyvinylchloridu (PVC)
3 .....Ovin žil z umělohmotné fólie
4 .....Statické stínění laminovanou hliníkovou fólií s příložným drátem
5 .....Vnější plášť z polyvinylchloridu (PVC)
Barva pláště zelená nebo šedá

Informace:

Žilové páry uspořádány do křížové čtyřky (viz technická příloha)

Normy:

DIN VDE 0815 (obsahuje i označení žil)
DIN EN 60228 Třída 1 (konstrukce vodiče)

Specifikace EIBA

Technické údaje:
Špičkové napětí Uo/U[V]300
Teplotní rozsahflexibilní uložení -5°C až +50°C
pevné uložení-30°C až +70°C
Odpor vodičemax.[Ohm/km]73,2
Izolační odpormin.[MOhm/km]100
Provozní kapacitapři 800 Hz[nF] max.100
Zkušební napětížíla / žíla[KV] 5 min.1
Žíla a stínění vůči [KV] 1 min.4
povrchu kabelu
Poloměr ohybux VP15
Počet dvojitých žil
a jmenovitý
průměr
mm		Hmotnost
Cu

kg/km		Vnější
průměr
ca.
mm		 Hmotnost

ca.
kg/km
2 x 2 x 0,8216,660
