CAN-BUS
CAN-BUS
Kabel pro polní sběrnice CAN
Použití:
C(ontroller)A(rea)N(etwork) slouží jako systémové vedení v průmyslové oblasti. Tímto systémovým řešením mohou být propojeny systémy Profibus, CAN-Bus, jakož i LON zařízení.

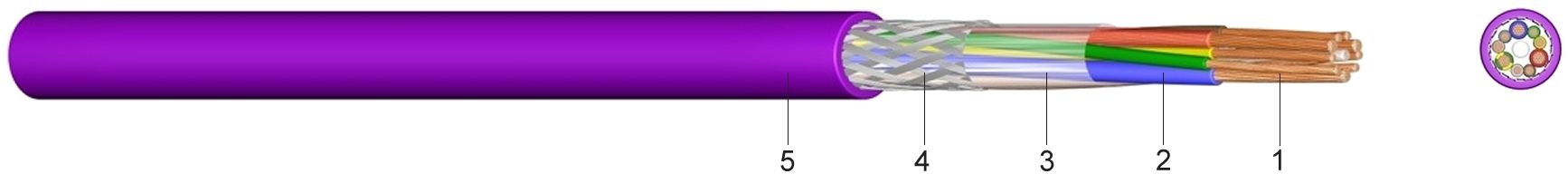

Konstrukce:
1 .....Holý, jemně laněný měděný vodič
2 .....Izolace žil z pěnového polyetylénu (PE)
3 .....Ovin žil z umělohmotné fólie
4 .....Stínění opletem z pocínovaných měděných drátů
5 .....Vnější plášť z polyvinylchloridu (PVC), fialový
Informace:
Další typy a provedení na vyžádání
Normy:
DIN 19245
ISO 11898
EN 50170
DIN 47100 nebo závodní norma (označení žil)
Technické údaje:
| Teplotní rozsah | flexibilní uložení | 0°C až +50°C | |
| Odpor vodiče | max. | [Ohm/km] | 39 |
| Vlnový odpor | 1-100 MHz | [Ohm]+-15% | 150 |
| Provozní kapacita | nom. | [nF] max. | 40 |
| Počet dvojitých žil a jmenovitý průměr mm | Hmotnost Cu kg/km | Vnější průměr ca. mm | Hmotnost ca. kg/km | |||
|---|---|---|---|---|---|---|
| 2 x 2 x 0,5 | 61,8 | 9,8 | 80 | |||
| 1 x 2 x AWG 22/7 | 43,3 | 8,5 | 103 | |||
|
