RS-2YCY PiMF

Kabel pro přenos dat se stíněnými páry z holých měděných drátů

Použití:

K uložení v suchých i vlhkých prostorách jako vysokorychlostní přenosové vedení ve zpracování dat a v řízení procesů

RS-2YCY PiMF Kabel pro přenos dat se stíněnými páry z holých měděných drátů

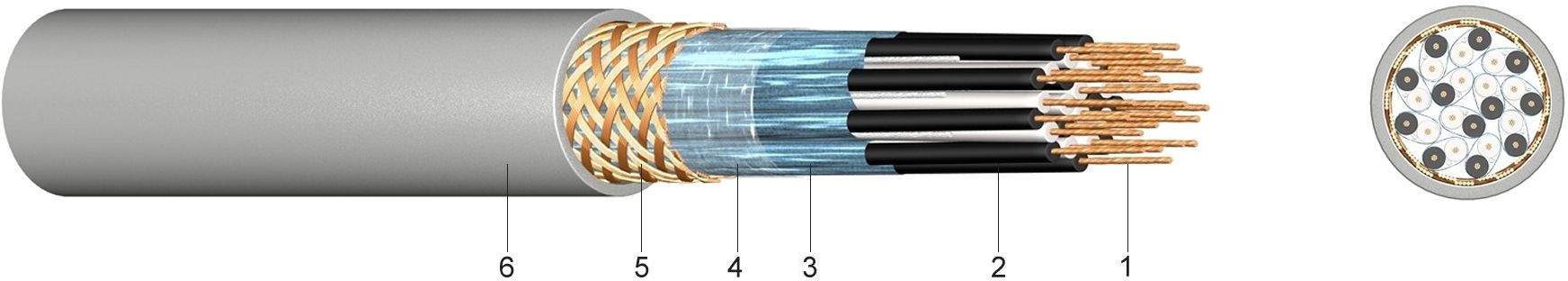

Konstrukce:

1 .....Holý, jemně laněný měděný vodič
2 .....Izolace žil z polyvinylchloridu (PVC)
3 .....Stínění párů laminovanou hliníkovou fólií
4 .....Ovin žil z umělohmotné fólie
5 .....Stínění opletem z holých měděných drátů
6 .....Vnější plášť z polyvinylchloridu (PVC), šedý

Informace:

Barvy žil: černá / bílá (s průběžným číslováním bílých žil v párech, 1-1, 2-2, …)
Se zesíleným vnějším pláštěm z PVC pro uložení do země na vyžádání

Technické údaje:

Teplotní rozsah	flexibilní uložení		-5°C až +70°C
Izolační odpor	R iso	[MOhm/km]	5000
Smyčkový odpor vodiče		[Ohm/km]	39
Útlum	100 MHz	[dB / 100 m]	4,5
Impedance	1 KHz	[Ohm]	465
Impedance	10 KHz	[Ohm]	155
Impedance	100 KHz	[Ohm]	115
Přeslechový útlum	při 60 Hz	[dB/500 m]	78

Počet dvojitých žil a jmenovitý průřez mm²	Hmotnost Cu kg/km	Vnější průměr ca. mm	Hmotnost ca. kg/km
2 x 2 x 0,5	77	8,0	100
3 x 2 x 0,5	92	8,8	120
4 x 2 x 0,5	112	9,7	145
6 x 2 x 0,5	154	11,9	210
8 x 2 x 0,5	188	13,2	270
12 x 2 x 0,5	294	15,4	375
16 x 2 x 0,5	352	18,2	420
