JE-Y(ST)Y Bd EB

JE-Y(ST)Y Bd EB

Instalační kabel pro průmyslovou elektroniku pro jiskrově bezpečné obvody (EX)

Použití:

K uložení v suchých i vlhkých provozech, pro pevné uložení jako instalační kabel pro průmyslovou elektroniku. Kabel je určen pro jiskrově bezpečné obvody (EX).

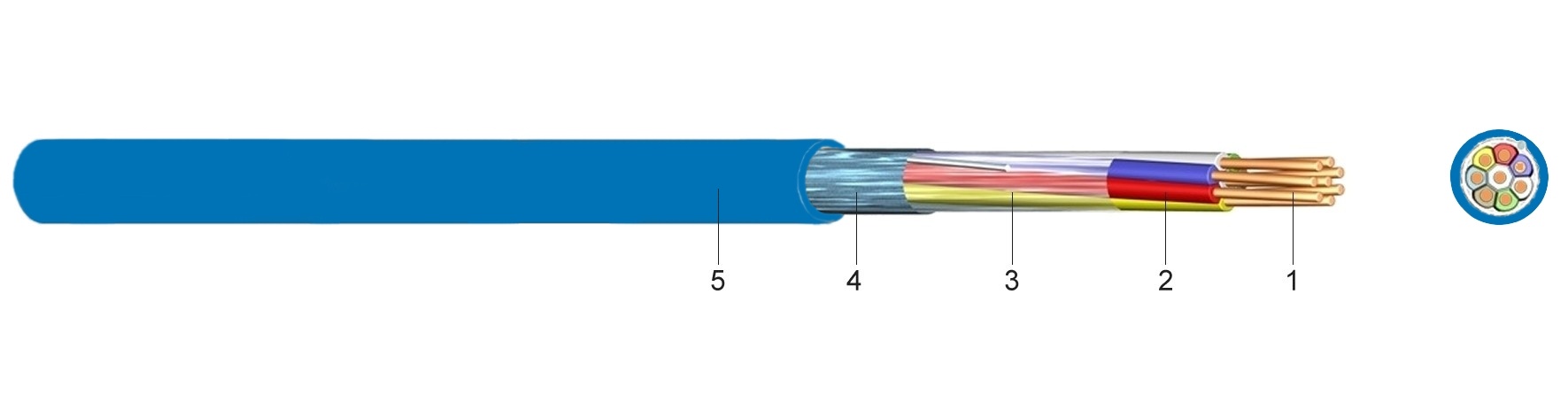

Konstrukce:

1 .....Holý, plný měděný vodič
2 .....Izolace žil z polyvinylchloridu (PVC)
3 .....Ovin žil z fólie
4 .....Statické stínění z laminované hliníkové fólie
5 .....Vnější plášť z polyvinylchloridu (PVC), modrý

Normy:

DIN VDE 0815 (obsahuje i označení žil)
DIN EN 60228 Třída 1 (konstrukce vodiče)

Technické údaje:

Špičkové napětí[V]225 voltů
Zkušební napětí při 50 Hzžíla / žíla[V]AC500
žíla / stínění[V]AC2000
Teplotní rozsahflexibilní uložení -5°C až +50°C
pevné uložení-30°C až +70°C
Poloměr ohybuflexibilní uložení x VP15
Vlastnosti při hořenínormaEN 60332-1-2
Izolační odpormin.[MOhm/km]100
Smyčkový odpor vodiče[Ohm/km]73,2
Provozní kapacita max.[nF/km]100
Kapacitní vazba 100 mmax.[pF]200
Počet dvojitých žil
a jmenovitý
průřez
mm2
Hmotnost
Cu

kg/km
Tloušťka
izolační
stěny
mm
Vnější
průměr
ca.
mm
Hmotnost

ca.
kg/km
2 x 2 x 0,8 25 1,0 5,8 53
4 x 2 x 0,8 45 1,0 7,6 86
8 x 2 x 0,8 85 1,0 10,1 146
12 x 2 x 0,8 126 1,0 10,7 196
16 x 2 x 0,8 166 1,2 12,2 260
20 x 2 x 0,8 206 1,2 13,3 314
24 x 2 x 0,8 246 1,2 14,0 364
32 x 2 x 0,8 327 1,4 18,0 496
40 x 2 x 0,8 407 1,4 19,1 600
