XYMM K 35
XYMM K 35
Staveništní kabel s PVC izolací
Použití:
Pro připojení provozních prostředků, zejména na stavbách. V suchých a vlhkých prostorách, ve volném prostředí a rovněž i v prostředí s nebezpečím exploze.

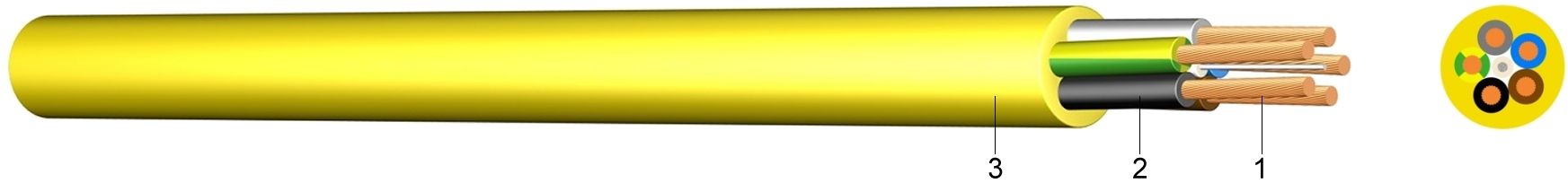

Konstrukce:
1 ..... Holý, jemně laněný měděný vodič
2 ..... Izolace žil z v chladu flexibilního polyvinylchloridu (PVC)
3 ..... Vnější plášť z v chladu flexibilního polyvinylchloridu (PVC), žlutý
Informace:
Kabel smí být použit jako staveništní kabel pouze v Rakousku.
Normy:
podle ÖVE-K41
DIN EN 60228 Třída 5 (konstrukce vodiče)
HD 308 S2 (označení žil)
Technické údaje:
| Jmenovité napětí Uo/U | [V] | 450 / 750 voltů | |
| Zkušební napětí | [V]AC | 2500 | |
| Teplotní rozsah | flexibilní uložení | -35°C až +70°C | |
| Provozní teplota | zkrat | °C | 150 |
| Doba zkratu | max. | za [sek.] | 5 |
| Poloměr ohybu | min. | x VP | 6 |
| Vlastnosti při hoření | norma | EN 60332-1-2 |
| Počet žil a jmenovitý průřez mm2 | Hmotnost Cu kg/km | Konstrukce vodiče (směrná hodnota) mm | Vnější průměr ca. mm | Hmotnost ca. kg/km | |||
|---|---|---|---|---|---|---|---|
| 3 x 1,5 | 45 | 30 x 0,26 | 7,7 | 96,0 | |||
| 4 x 1,5 | 60 | 30 x 0,26 | 8,7 | 119,0 | |||
| 5 x 1,5 | 75 | 30 x 0,26 | 9,9 | 159,0 | |||
| 3 x 2,5 | 75 | 50 x 0,26 | 9,8 | 157,0 | |||
| 4 x 2,5 | 100 | 50 x 0,26 | 10,4 | 184,0 | |||
| 5 x 2,5 | 125 | 50 x 0,26 | 11,6 | 221,0 | |||
| 5 x 4 | 200 | 56 x 0,31 | 16,0 | 407,0 | |||
| 5 x 6 | 300 | 84 x 0,31 | 19,0 | 580,0 | |||
| 5 x 10 | 500 | 80 x 0,41 | 24,7 | 1.020,0 | |||
| 5 x 16 | 800 | 128 x 0,41 | 28,3 | 1.400,0 | |||
|
