H07BQ-F

H07BQ-F

Polyuretanový staveništní kabel s žilami izolovanými pryží

Použití:

Jako připojovací a spojovací vedení pro vysoké mechanické zatížení, v suchých, vlhkých i mokrých prostorách, jakož i ve venkovním prostředí. Hlavní oblastí použití jsou průmyslové provozy a stavby s náročnými podmínkami použití, zejména pak při namáhání oděrem a obrusem.

H07BQ-F Polyuretanový staveništní kabel s žilami izolovanými pryží

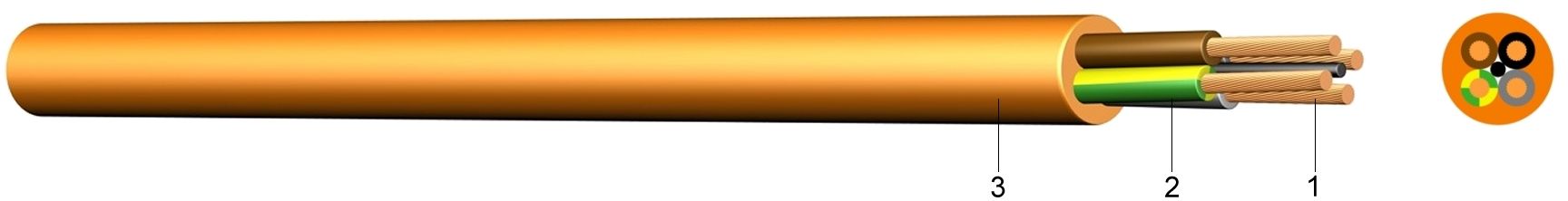

Konstrukce:

1 ..... Holý nebo pocínovaný, jemně laněný měděný vodič
2 ..... Izolace žil z pryžové směsi (EL6)
3 ..... Vnější plášť z polyuretanu (PUR), oranžový

Informace:

K dodání s nebo bez výplně.

Normy:

DIN VDE 0282-10
HD 22.10 S1+A1
DIN EN 60228 Třída 5 (konstrukce vodiče)
HD 308 S2 (označení žil)

Technické údaje:

Jmenovité napětí Uo/U[V]450 / 750 voltů
Zkušební napětí[V]AC2500
Teplotní rozsahflexibilní uložení-40°C až +90°C
Provozní teplotazkrat°C200
Doba zkratu max.za [sek.]5
Poloměr ohybupevné uloženíx VP4
flexibilní uložení x VP5
Odolnost proti olejinormaEN 60811-2-1
Vlastnosti při hořenínormaEN 60332-1-2
Počet žil
a jmenovitý
průřez
mm2		Hmotnost
Cu

kg/km		Konstrukce
vodiče
(směrná hodnota)
mm		Vnější
průměr
ca.
mm		Hmotnost

ca.
kg/km
2 X 1,530,030 x 0,268,888,0
3 G 1,545,030 x 0,269,3110,0
4 G 1,560,030 x 0,2610,3140,0
5 G 1,575,030 x 0,2611,2169,0
7 G 1,5105,030 x 0,2614,0291,0
3 G 2,575,050 x 0,2611,0163,0
4 G 2,5100,050 x 0,2612,2208,0
5 G 2,5125,050 x 0,2613,5257,0
7 G 2,5175,050 x 0,2616,5431,0
4 G 4160,056 x 0,3114,0293,0
5 G 4200,056 x 0,3115,6365,0
5 G 6300,084 x 0,3117,6504,0
5 G 10500,080 x 0,4123,2962,0
5 G 16800,0128 x 0,4127,11.379,0
5 G 251.250,0200 x 0,4133,32.169,0
7 G 1,5105,030 x 0,2614,0291,0
7 G 2,5175,050 x 0,2616,5431,0
12 G 1,5180,030 x 0,2618,0446,0
12 G 2,5300,050 x 0,2621,0641,0
