H07VVH6-F
H07VVH6-F
Plochý kabel s PVC izolací pro menší až střední mechanické zatížení
Použití:
V suchých, vlhkých a mokrých prostorách, avšak nikoliv ve venkovním prostředí, při menších až středních mechanických zatíženích. Kabel je určen k připojení pohyblivých součástí obráběcích strojů, dopravníků a velkých strojů, pokud je vedení vystaveno pouze namáhání ohybem v rovině. U kabelů s více jak 5 žilami jsou skupiny oddělené mezistěnami.

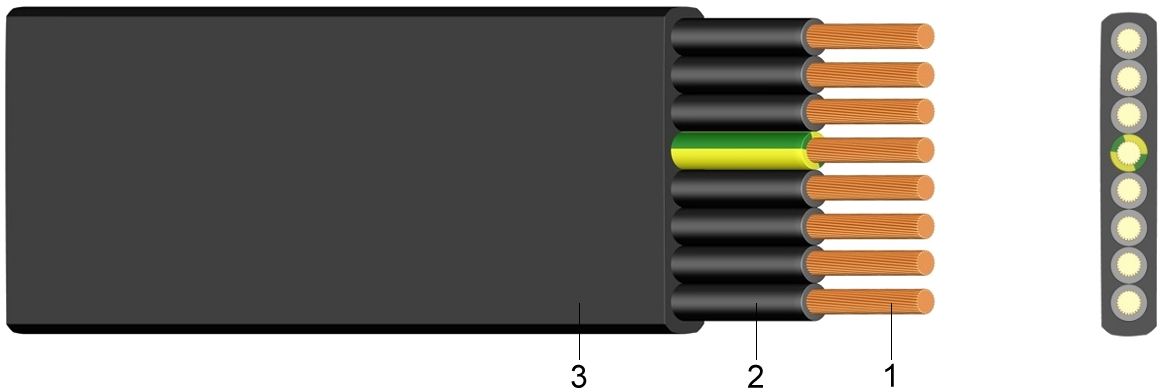

Konstrukce:
1 ..... Holý, jemně laněný měděný vodič
2 ..... Izolace žil z polyvinylchloridu (PVC), Žíly uspořádané paralelně
3 ..... Vnější plášť z měkkého polyvinylchloridu (PVC), černý
Normy:
DIN VDE 0281-404
DIN EN 60228 Třída 5 (konstrukce vodiče)
HD 308 S2 (označení žil)
Technické údaje:
| Jmenovité napětí Uo/U | [V] | 450 / 750 voltů | |
| Zkušební napětí | [V]AC | 2500 | |
| Teplotní rozsah | flexibilní uložení | -5°C až +70°C | |
| Provozní teplota | zkrat | °C | 160 |
| Doba zkratu | max. | za [sek.] | 5 |
| Poloměr ohybu | min. | x VP | 10 |
| Vlastnosti při hoření | norma | EN 60332-1-2 |
| Počet žil a jmenovitý průřez mm2 | Hmotnost Cu kg/km | Konstrukce vodiče (směrná hodnota) mm | Vnější rozměry ca. mm | Hmotnost ca. kg/km | ||
|---|---|---|---|---|---|---|
| 4 G 1,5 | 60,0 | 30 x 0,26 | 5,0 x 15,0 | 150,0 | ||
| 5 G 1,5 | 75,0 | 30 x 0,26 | 5,0 x 18,0 | 180,0 | ||
| 7 G 1,5 | 105,0 | 30 x 0,26 | 5,0 x 27,0 | 265,0 | ||
| 8 G 1,5 | 120,0 | 30 x 0,26 | 5,0 x 29,0 | 295,0 | ||
| 10 G 1,5 | 150,0 | 30 x 0,26 | 5,0 x 36,0 | 355,0 | ||
| 12 G 1,5 | 180,0 | 30 x 0,26 | 5,0 x 41,0 | 415,0 | ||
| 4 G 2,5 | 100,0 | 50 x 0,26 | 5,7 x 18,5 | 250,0 | ||
| 5 G 2,5 | 125,0 | 50 x 0,26 | 5,7 x 22,0 | 280,0 | ||
| 7 G 2,5 | 175,0 | 50 x 0,26 | 5,7 x 33,5 | 385,0 | ||
| 8 G 2,5 | 200,0 | 50 x 0,26 | 5,7 x 37,0 | 430,0 | ||
| 12 G 2,5 | 300,0 | 50 x 0,26 | 5,7 x 51,0 | 630,0 | ||
| 4 G 4 | 160,0 | 56 x 0,31 | 6,9 x 21,5 | 320,0 | ||
| 5 G 4 | 200,0 | 56 x 0,31 | 6,9 x 26,0 | 390,0 | ||
| 7 G 4 | 280,0 | 56 x 0,31 | 6,9 x 38,0 | 560,0 | ||
| 4 G 6 | 240,0 | 84 x 0,31 | 7,6 x 24,5 | 430,0 | ||
| 5 G 6 | 300,0 | 84 x 0,31 | 7,6 x 29,5 | 530,0 | ||
| 4 G 10 | 400,0 | 80 x 0,41 | 9,6 x 31,0 | 690,0 | ||
| 4 G 16 | 640,0 | 128 x 0,41 | 10,9 x 35,5 | 970,0 | ||
| 4 G 25 | 1.000,0 | 200 x 0,41 | 12,7 x 41,5 | 1.405,0 | ||
| 4 G 35 | 1.400,0 | 280 x 0,41 | 15,7 x 49,0 | 2.035,0 | ||
| 4 G 50 | 2.000,0 | 400 x 0,41 | 19,1 x 61,5 | 3.000,0 | ||
|
