H05BQ-F

H05BQ-F

Polyuretanový staveništní kabel s žilami izolovanými pryží

Použití:

Jako připojovací a spojovací vedení pro vysoké mechanické zatížení, v suchých, vlhkých i mokrých prostorách, jakož i ve venkovním prostředí. Hlavní oblastí použití jsou průmyslové provozy a stavby s náročnými podmínkami použití, zejména pak při namáhání oděrem a obrusem.

H05BQ-F Polyuretanový staveništní kabel s žilami izolovanými pryží

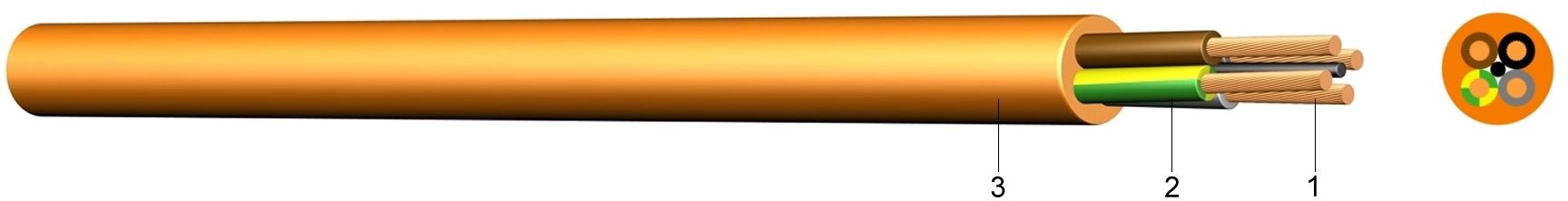

Konstrukce:

1 ..... Holý nebo pocínovaný, jemně laněný měděný vodič
2 ..... Izolace žil z pryžové směsi (EL6)
3 ..... Vnější plášť z polyuretanu (PUR), oranžový

Normy:

DIN VDE 0282-10
DIN EN 60228 Třída 5 (konstrukce vodiče)
HD 308 S2 (označení žil)
HD 22.10 S1+A1

Technické údaje:

Jmenovité napětí Uo/U[V]300 / 500 voltů
Zkušební napětí[V]AC2000
Teplotní rozsahflexibilní uložení-40°C až +90°C
Provozní teplotazkrat°C200
Doba zkratu max.za [sek.]5
Poloměr ohybupevné uloženíx VP4
flexibilní uložení x VP5
Odolnost proti olejinormaEN 60811-2-1
Vlastnosti při hořenínormaEN 60332-1-2
Počet žil
a jmenovitý
průřez
mm2		Hmotnost
Cu

kg/km		Konstrukce
vodiče
(směrná hodnota)
mm		Vnější
průměr
ca.
mm		Hmotnost

ca.
kg/km
2 X 0,7515,024 x 0,216,851
3 G 0,7522,524 x 0,217,466
4 G 0,7530,024 x 0,217,979
5 G 0,7537,524 x 0,218,897
2 X 120,030 x 0,217,461
3 G 130,030 x 0,217,876
4 G 140,030 x 0,218,492
5 G 150,030 x 0,219,4116
