NGFLGöu
NGFLGöu
Pryžový plochý kabel pro střední mechanické zatížen
Použití:
V suchých, vlhkých a mokrých prostorách, jakož i ve venkovním prostředí jako flexibilní napájecí a ovládací vedení při středních mechanických zatíženích. Kabel je určen k připojení pohyblivých součástí obráběcích strojů, dopravníků a velkých strojů, pokud je vedení vystaveno pouze namáhání ohybem v rovině. Žíly jsou sdružené do skupin, jednotlivé skupiny jsou oddělené mezistěnou.

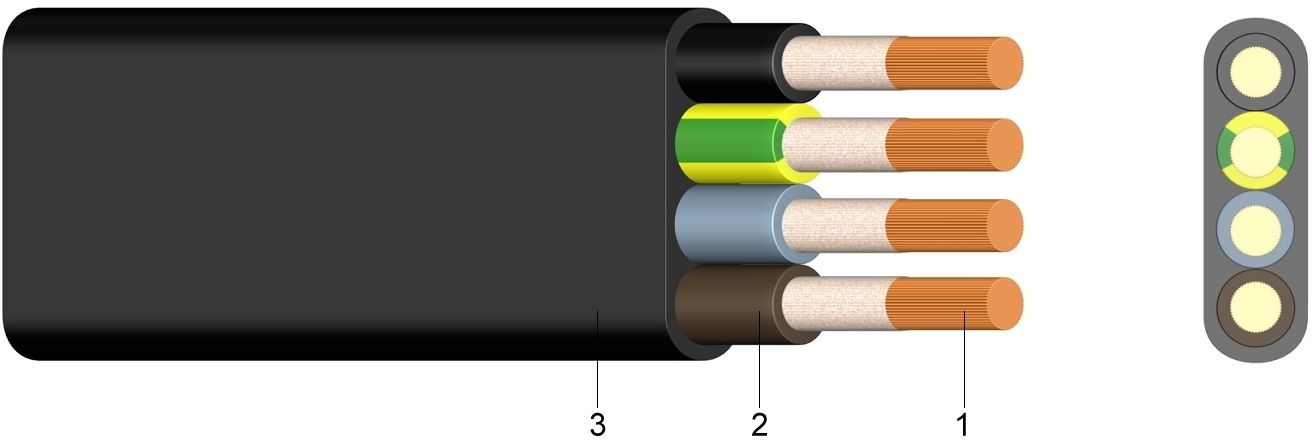

Konstrukce:
1 ..... Holý, jemně resp. velmi jemně laněný měděný vodič.
2 ..... Izolace žil z pryžové směsi (3GI3). Žíly uspořádané paralelně
3 ..... Vnější plášť z pryžové směsi (5GM3), černý, odolný proti plameni
Normy:
DIN VDE 0250-809
DIN EN 60228 Třída 5 a 6 (konstrukce vodiče)
HD 308 S2 (označení žil)
Technické údaje:
Jmenovité napětí Uo/U | [V] | 300 / 500 voltů | |
Zkušební napětí | [V]AC | 2000 | |
Teplotní rozsah | flexibilní uložení | -25°C až +60°C | |
pevné uložení | -40°C až +80°C | ||
Provozní teplota | zkrat | °C | 200 |
Doba zkratu | max. | za [sek.] | 5 |
Poloměr ohybu | pevné uložení | x VP | 3 |
flexibilní uložení | x VP | 5 | |
Vlastnosti při hoření | norma | EN 60332-1-2 |
Počet žil a jmenovitý průřez mm2 | Hmotnost Cu kg/km | Konstrukce vodiče (směrná hodnota) mm | Vnější rozměry ca. mm | Hmotnost ca. kg/km | ||
---|---|---|---|---|---|---|
4 x 1,5 | 60,0 | 84 x 0,16 | 6,2 x 17,5 | 200,0 | ||
5 x 1,5 | 75,0 | 84 x 0,16 | 6,2 x 21,5 | 240,0 | ||
7 x 1,5 | 105,0 | 84 x 0,16 | 6,2 x 29,0 | 360,0 | ||
8 x 1,5 | 120,0 | 84 x 0,16 | 6,2 x 31,5 | 370,0 | ||
12 x 1,5 | 180,0 | 84 x 0,16 | 6,5 x 47,0 | 620,0 | ||
24 x 1,5 | 360,0 | 84 x 0,16 | 13,5 x 56,0 | 1.010,0 | ||
4 x 2,5 | 100,0 | 140 x 0,16 | 7,5 x 21,0 | 280,0 | ||
5 x 2,5 | 125,0 | 140 x 0,16 | 7,5 x 27,0 | 400,0 | ||
7 x 2,5 | 175,0 | 140 x 0,16 | 7,5x 35,0 | 520,0 | ||
8 x 2,5 | 200,0 | 140 x 0,16 | 7,5 x 39,0 | 550,0 | ||
12 x 2,5 | 300,0 | 140 x 0,16 | 8,0 x 56,0 | 800,0 | ||
24 x 2,5 | 600,0 | 140 x 0,16 | 17,0 x 72,5 | 1.690,0 | ||
4 x 4 | 160,0 | 224 x 0,16 | 9,0 x 26,0 | 410,0 | ||
4 x 6 | 240,0 | 192 x 0,21 | 9,5 x 29,0 | 600,0 | ||
4 x 10 | 400,0 | 320 x 0,21 | 11,0 x 33,0 | 800,0 | ||
4 x 16 | 640,0 | 512 x 0,21 | 13,0 x 38,0 | 1.150,0 | ||
4 x 25 | 1.000,0 | 800 x 0,21 | 15,0 x 49,5 | 1.700,0 | ||
4 x 35 | 1.400,0 | 280 x 0,41 | 17,0 x 55,0 | 2.200,0 | ||
5 x 4 | 200,0 | 224 x 0,16 | 9,0 x 32,0 | 560,0 | ||
5 x 6 | 300,0 | 192 x 0,21 | 9,5 x 35,0 | 650,0 | ||
5 x 16 | 800,0 | 512 x 0,21 | 13,0 x 50,0 | 1.450,0 | ||
7 x 4 | 280,0 | 224 x 0,16 | 9,0 x 42,0 | 700,0 | ||
7 x 6 | 420,0 | 192 x 0,21 | 9,5 x 44,5 | 850,0 | ||
7 x 10 | 700,0 | 320 x 0,21 | 12,1 x 63,5 | 1.350,0 |
