H05RR-F (GML)
H05RR-F (GML)
Pryžový kabel pro lehká mechanická zatížení
Použití:
V suchých prostorách při nízkém mechanickém zatížení pro připojení elektrických přístrojů jako např. vysavačů, kuchyňských přístrojů atd., avšak nikoliv pro použití v průmyslových a zemědělských provozech.

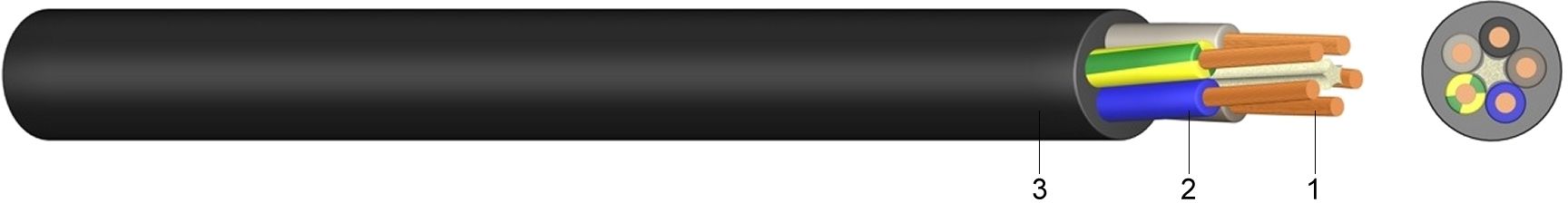

Konstrukce:
1 ..... Holý, jemně laněný měděný vodič
2 ..... Pryžová izolace žil)
3 ..... plášť z přírodního kaučuku, černý
Normy:
DIN VDE 0282-4
DIN EN 60228 Třída 5 (konstrukce vodiče)
HD 308 S2 (označení žil)
HD 22.4 S4:2004
Technické údaje:
Jmenovité napětí Uo/U | [V] | 300 / 500 voltů | |
Zkušební napětí | [V]AC | 2000 | |
Teplotní rozsah | flexibilní uložení | -25°C až +60°C | |
Provozní teplota | zkrat | °C | 200 |
Doba zkratu | max. | za [sek.] | 5 |
Poloměr ohybu | pevné uložení | x VP | 4 |
flexibilní uložení | x VP | 8 | |
Vlastnosti při hoření | norma | EN 60332-1-2 |
Počet žil a jmenovitý průřez mm2 | Hmotnost Cu kg/km | Konstrukce vodiče (směrná hodnota) mm | Vnější průměr ca. mm | Hmotnost ca. kg/km | |||
---|---|---|---|---|---|---|---|
2 X 0,75 | 15,0 | 24 x 0,21 | 6,2 | 56 | |||
3 G 0,75 | 22,5 | 24 x 0,21 | 6,7 | 72 | |||
4 G 0,75 | 30,0 | 24 x 0,21 | 7,3 | 86 | |||
5 G 0,75 | 37,5 | 24 x 0,21 | 8,2 | 109 | |||
2 X 1 | 20,0 | 32 x 0,21 | 6,8 | 68 | |||
3 G 1 | 30,0 | 32 x 0,21 | 7,2 | 82 | |||
4 G 1 | 40,0 | 32 x 0,21 | 7,8 | 98 | |||
2 X 1,5 | 30,0 | 30 x 0,26 | 8,2 | 101 | |||
3 G 1,5 | 45,0 | 30 x 0,26 | 8,8 | 120 | |||
4 G 1,5 | 60,0 | 30 x 0,26 | 9,8 | 155 | |||
5 G 1,5 | 75,0 | 30 x 0,26 | 10,7 | 185 | |||
2 X 2,5 | 50,0 | 50 x 0,26 | 9,7 | 145 | |||
3 G 2,5 | 75,0 | 50 x 0,26 | 10,2 | 180 | |||
4 G 2,5 | 100,0 | 50 x 0,26 | 11,2 | 225 | |||
5 G 2,5 | 125,0 | 50 x 0,26 | 12,7 | 282 |
