H01N2-D
H01N2-D
Svářecí kabel
Použití:
V suchých, vlhkých i mokrých prostorách, jakož i ve volném prostředí jako kabel s normální flexibilitou, používaný při strojním i ručním svařování.

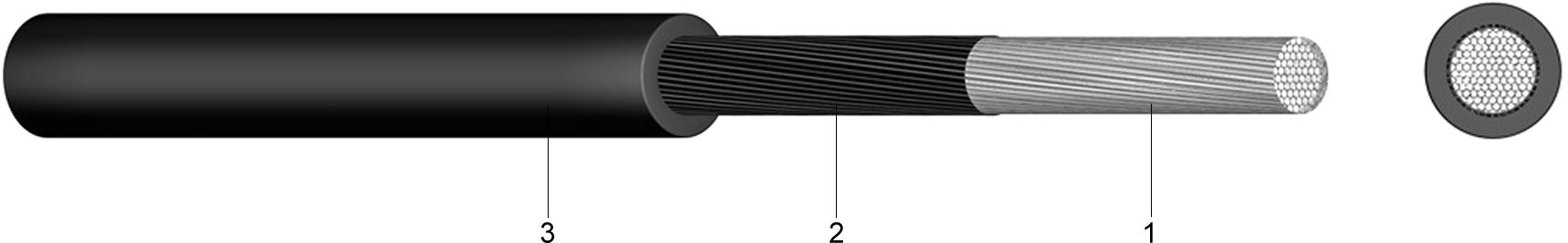

Konstrukce:
1 ..... Holý nebo pocínovaný, jemně laněný měděný vodič
2 ..... Separační páska
3 ..... Vnější plášť z polychloroprénu (EM5), černý
Normy:
DIN VDE 0282-6
DIN EN 60228 Třída 5 (konstrukce vodiče)
HD 22.6 S2:1995+A1:1999+A2:2004
Technické údaje:
| Jmenovité napětí Uo/U | [V] | 100 / 100 voltů | |
| Zkušební napětí | [V]AC | 1000 | |
| Teplotní rozsah | flexibilní uložení | -20°C až +80°C | |
| Provozní teplota | zkrat | °C | 250 |
| Doba zkratu | max. | za [sek.] | 5 |
| Poloměr ohybu | min. | x VP | 5 |
| Vlastnosti při hoření | norma | EN 60332-1-2 |
| Počet žil a jmenovitý průřez mm2 | Hmotnost Cu kg/km | Síla drátu mm | Síla izolační stěny mm | Vnější průměr ca. mm | Hmotnost ca. kg/km | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 x 16 | 160,0 | 0,21 | 2,0 | 9,5 | 210,0 | |||||
| 1 x 25 | 250,0 | 0,21 | 2,0 | 11,0 | 300,0 | |||||
| 1 x 35 | 350,0 | 0,21 | 2,0 | 12,0 | 400,0 | |||||
| 1 x 50 | 500,0 | 0,21 | 2,0 | 14,0 | 560,0 | |||||
| 1 x 70 | 700,0 | 0,21 | 2,4 | 16,5 | 780,0 | |||||
| 1 x 95 | 950,0 | 0,21 | 2,6 | 18,5 | 1.010,0 | |||||
| 1 x 120 | 1.200,0 | 0,51 | 2,8 | 20,0 | 1.250,0 | |||||
|
