H07RN-F (GMS)

H07RN-F (GMS)

Pryžový kabel pro střední mechanická zatížení

Použití:

V suchých, vlhkých i mokrých prostorách, jakož i ve venkovním prostředí. V zemědělských provozech, jakož i v oblastech s nebezpečím požáru a exploze. Při středním mechanickém zatížení pro připojení průmyslově používaných elektrických přístrojů a nástrojů. Pro pevné uložení v dočasných staveništních konstrukcích a k přímé montáži na konstrukčních součástech zdvihacích zařízení.

H07RN-F (GMS) Pryžový kabel pro střední mechanická zatížení

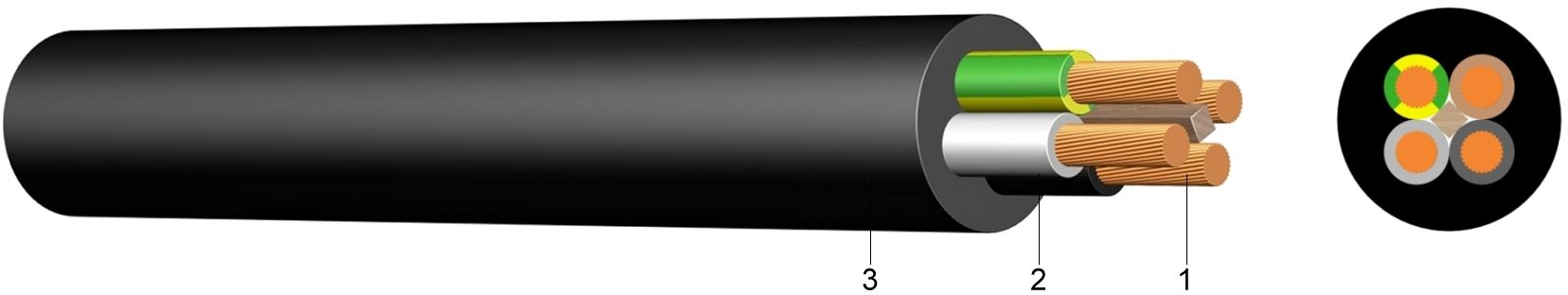

Konstrukce:

1 ..... Holý, jemně laněný měděný vodič
2 ..... Izolace žil z pryže na bázi EPR
3 ..... Vnější plášť z polychloroprénové směsi (neoprén EM2), černý,
odolný proti oděru, odolný proti plameni, odolný proti oleji, UV stabilní

Speciální barvy na vyžádání

Normy:

DIN VDE 0282-4
DIN EN 60228 Třída 5 (konstrukce vodiče)
HD 308 S2 (označení žil)
HD 22.4 S4:2004

Technické údaje:

Jmenovité napětí Uo/U[V]450 / 750 voltů
Zkušební napětí[V]AC2500
Teplotní rozsahflexibilní uložení-25°C až +60°C
Provozní teplotazkrat°C200
Doba zkratu max.za [sek.]5
Poloměr ohybupevné uloženíx VP4
flexibilní uloženíx VP8
Odolnost proti olejinormaEN 60811-2-1
Vlastnosti při hořenínormaEN 60332-1-2
Počet žil
a jmenovitý
průřez
mm2		Hmotnost
Cu

kg/km		 Konstrukce
vodiče
(směrná hodnota)
mm		Vnější
průměr
ca.
mm		Vnější
průměr
maximálně
ca. mm		Hmotnost

ca.
kg/km
1 X 1,515,030 x 0,265,77,150,0
1 X 2,525,050 x 0,266,37,966,0
1 X 440,056 x 0,317,29,094,0
1 X 660,084 x 0,317,99,8109,0
1 X 10100,080 x 0,419,511,9182,0
1 X 16160,0128 x 0,4110,813,4256,0
1 X 25250,0200 x 0,4112,715,8369,0
1 X 35350,0280 x 0,4114,317,9482,0
1 X 50500,0400 x 0,4116,520,6662,0
1 X 70700,0356 x 0,5118,623,3895,0
1 X 95950,0485 x 0,5120,826,01.160,0
1 X 1201.200,0614 x 0,5122,828,61.430,0
1 X 1501.500,0765 x 0,5125,231,41.740,0
1 X 1851.850,0944 x 0,5127,634,42.160,0
1 X 2402.400,01225 x 0,5130,638,32.730,0
1 X 3003.000,01530 x 0,5033,541,93.480,0
2 X 120,032 x 0,207,710,099,0
2 X 1,530,030 x 0,268,511,0111,0
2 X 2,550,050 x 0,2610,213,1161,0
2 X 480,056 x 0,3111,815,1238,0
2 X 6120,084 x 0,3113,116,8279,0
3 G 130,032 x 0,218,310,7117,0
3 G 1,545,030 x 0,269,211,9134,0
3 G 2,575,050 x 0,2610,914,0195,0
3 G 4120,056 x 0,3112,716,2290,0
3 G 6180,084 x 0,3114,118,0346,0
3 G 10300,080 x 0,4119,124,2663,0
3 G 351.050,0280 x 0,4129,337,11.760,0
3 G 501.500,0400 x 0,4134,142,92.390,0
4 G 1,560,030 x 0,2610,213,1165,0
4 G 2,5100,050 x 0,2612,515,5245,0
4 G 4160,056 x 0,3114,018,0357,0
4 G 6240,084 x 0,3115,720,0443,0
4 G 10400,080 x 0,4120,826,5818,0
4 G 16640,0128 x 0,4123,830,11.150,0
4 G 251.000,0200 x 0,4128,936,61.700,0
4 G 351.400,0280 x 0,4132,541,12.180,0
4 G 502.000,0400 x 0,4137,747,53.030,0
4 G 702.800,0356 x 0,5142,754,03.990,0
4 G 953.800,0485 x 0,5148,461,05.360,0
4 G 1204.800,0614 x 0,5153,066,06.500,0
4 G 1506.000,0765 x 0,5158,073,07.990,0
4 G 1857.400,0944 x 0,5064,080,09.910,0
5 G 1,575,030 x 0,2611,214,4238,0
5 G 2,5125,050 x 0,2613,317,0297,0
5 G 4200,056 x 0,3115,619,9453,0
5 G 6300,084 x 0,3117,522,2557,0
5 G 10500,080 x 0,4122,929,11.001,0
5 G 16800,0128 x 0,4126,433,31.430,0
5 G 251.250,0200 x 0,4132,040,42.096,0
5 G 351.750,0280 x 0,4144,050,03.008,0
5 G 502.500,0400 x 0,4151,058,04.390,0
5 G 703.500,0356 x 0,5160,067,05.296,0
5 G 954.750,0485 x 0,5164,071,06.250,0
7 G 1,5105,030 x 0,2614,717,0342,0
12 G 1,5180,030 x 0,2618,622,2510,0
19 G 1,5285,030 x 0,2623,029,0630,0
24 G 1,5360,030 x 0,2624,330,71.000,0
27 G 1,5405,030 x 0,2623,632,01.077,0
7 G 2,5175,050 x 0,2619,019,0485,0
12 G 2,5300,050 x 0,2624,024,0799,0
19 G 2,5475,050 x 0,2628,028,01.100,0
24 G 2,5600,050 x 0,2632,532,51.250,0
7 G 4280,056 x 0,3122,521,5703,0
