(N)FLGöu (STN)
(N)FLGöu (STN)
Pryžový ovládací kabel s nosným orgánem pro střední mechanické zatížení
Použití:
V suchých, vlhkých a mokrých prostorách, jakož i ve venkovním prostředí jako flexibilní napájecí a ovládací vedení při středních mechanických zatíženích. Kabel je určen pro připojení pohyblivých součástí jako např. řídících ovladačů jeřábů.
FLGou (STN).jpg)

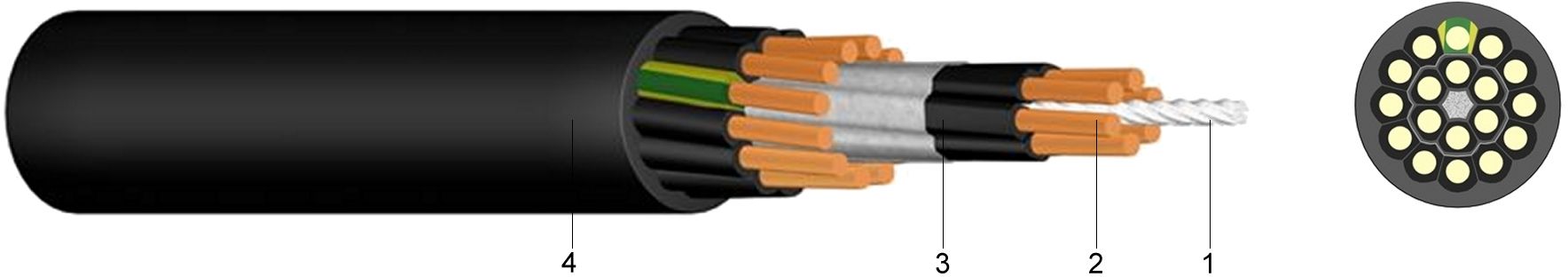

Konstrukce:
1 ..... Nosný orgán z ovinutého provazu nebo umělohmotného lana
2 ..... Holý, velmi jemně laněný měděný vodič
3 ..... Izolace žil z pryžové směsi. Ovin okolo každé slaněné vrstvy
4 ..... Vnější plášť z pryže (5GM1), černý
Normy:
podle DIN VDE 0250
DIN EN 60228 Třída 6 (konstrukce vodiče)
označení žil: 1 žíla zelená/žlutá, další žíly černé s čísly
Technické údaje:
| Jmenovité napětí Uo/U | [V] | 450 / 750 voltů | |
| Zkušební napětí | [V]AC | 2500 | |
| Teplotní rozsah | flexibilní uložení | -25°C až +60°C | |
| Provozní teplota | zkrat | °C | 250 |
| Doba zkratu | max. | za [sek.] | 5 |
| Poloměr ohybu | pevné uložení | x VP | 4 |
| flexibilní uložení | x VP | 5 | |
| Vlastnosti při hoření | norma | EN 60332-1-2 |
| Počet žil a jmenovitý průřez mm2 | Hmotnost Cu kg/km | Konstrukce vodiče (směrná hodnota) mm | Vnější průměr ca. mm | Hmotnost ca. kg/km | |||
|---|---|---|---|---|---|---|---|
| 7 x 1 | 70 | 56 x 0,16 | 14,0 | 220,0 | |||
| 12 x 1 | 120 | 56 x 0,16 | 19,0 | 430,0 | |||
| 18 x 1 | 180 | 56 x 0,16 | 20,0 | 510,0 | |||
| 24 x 1 | 240 | 56 x 0,16 | 23,0 | 670,0 | |||
| 36 x 1 | 360 | 56 x 0,16 | 26,0 | 900,0 | |||
| 48 x 1 | 480 | 56 x 0,16 | 30,0 | 1.220,0 | |||
| 4 x 1,5 | 60 | 84 x 0,16 | 11,0 | 180,0 | |||
| 5 x 1,5 | 75 | 84 x 0,16 | 12,0 | 200,0 | |||
| 7 x 1,5 | 105 | 84 x 0,16 | 15,0 | 280,0 | |||
| 9 x 1,5 | 135 | 84 x 0,16 | 18,0 | 400,0 | |||
| 12 x 1,5 | 180 | 84 x 0,16 | 20,0 | 540,0 | |||
| 18 x 1,5 | 270 | 84 x 0,16 | 21,0 | 600,0 | |||
| 24 x 1,5 | 360 | 84 x 0,16 | 25,0 | 840,0 | |||
| 4 x 2,5 | 100 | 140 x 0,16 | 14,0 | 250,0 | |||
| 7 x 2,5 | 175 | 140 x 0,16 | 17,5 | 380,0 | |||
| 12 x 2,5 | 300 | 140 x 0,16 | 22,5 | 710,0 | |||
|
