NSHTöu

NSHTöu

Pryžový kabel pro navíjení na jeřábový kabelový buben

Použití:

V suchých i vlhkých prostorách, jakož i ve venkovním prostředí, při častém navíjení a odvíjení se současným namáháním tahem a nebo krutem a nuceném vedení kabelu, jako tomu je u kabelových vozů, kabelových řetězů, bubnů a jiných mechanických zařízeních. Pro zaručení ochrany proti kroucení se mezi vnitřním a vnějším pláštěm nachází protisměrný oplet z textilních nebo umělohmotných vláken. Pro rychlost pohybu do 120 m/min.

NSHTöu Pryžový kabel pro navíjení na jeřábový kabelový buben

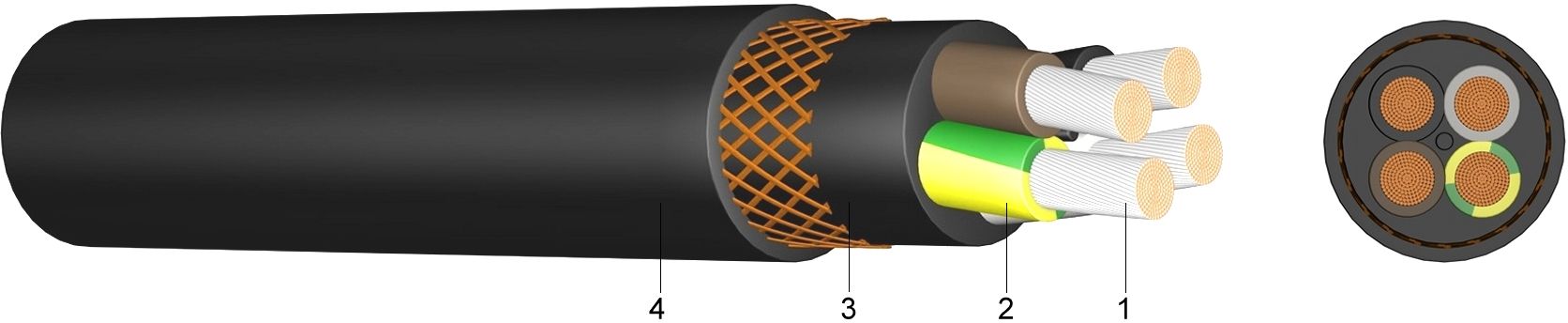

Konstrukce:

1 ..... Pocínovaný, jemně laněný měděný vodič
2 ..... Pryžová izolace žil na bázi EPR
3 ..... Vnitřní plášť z pryže ( 5GM2) s otevřeným
opletem z umělohmotné příze, sloužící jako ochrana proti kroucení
4 ..... Vnější plášť z polychloroprénu (5GM2), černý,
odolný proti plameni, odolný proti oleji

Normy:

DIN VDE 0250-814
DIN EN 60228 Třída 5 (konstrukce vodiče)
HD 308 S2 (označení žil)
DIN VDE 0293-1

Technické údaje:

Jmenovité napětí Uo/U[V]600 / 1000 voltů
Zkušební napětí[V]AC4000
Teplotní rozsahflexibilní uložení-20°C až +90°C
Provozní teplotazkrat°C200
Doba zkratu max.za [sek.]5
Poloměr ohybumin.x VP8
Odolnost proti olejinormaEN 60811-2-1
Vlastnosti při hořenínormaEN 60332-1-2
Počet žil
a jmenovitý
průřez
mm2		Hmotnost
Cu

kg/km		Konstrukce
vodiče
(směrná hodnota)
mm		Vnější
průměr
ca.
mm		Hmotnost

ca.
kg/km
4 x 1,560,044 x 0,2111,8222,0
5 x 1,575,044 x 0,2112,7260,0
7 x 1,5105,044 x 0,2116,0380,0
12 x 1,5180,044 x 0,2122,0720,0
18 x 1,5270,044 x 0,2122,1770,0
24 x 1,5360,044 x 0,2126,11.000,0
30 x 1,5450,044 x 0,2129,51.320,0
4 x 2,5100,073 x 0,2114,4335,0
5 x 2,5125,073 x 0,2115,4390,0
7 x 2,5175,073 x 0,2117,9505,0
12 x 2,5300,073 x 0,2125,0970,0
18 x 2,5450,073 x 0,2125,91.100,0
24 x 2,5600,073 x 0,2130,81.450,0
30 x 2,5750,073 x 0,2134,91.950,0
4 x 4160,075 x 0,2616,0435,0
4 x 6240,0119 x 0,2617,4530,0
4 x 10400,0196 x 0,2621,3830,0
4 x 16640,0210 x 0,3124,71.170,0
4 x 251.000,0336 x 0,3131,41.830,0
4 x 351.400,0475 x 0,3133,92.280,0
4 x 502.000,0684 x 0,3140,23.220,0
4 x 702.800,0551 x 0,4144,54.200,0
4 x 953.800,0722 x 0,4151,05.530,0
5 x 4200,075 x 0,2617,3520,0
5 x 6300,0119 x 0,2619,7690,0
5 x 10500,0196 x 0,2623,11.000,0
5 x 16800,0210 x 0,3126,81.400,0
5 x 351.750,0475 x 0,3138,32.950,0
