H01N2-E

Svářecí kabel

Použití:

V suchých, vlhkých i mokrých prostorách, jakož i ve volném prostředí jako kabel s obzvláště vysokou flexibilitou, používaný při strojním i ručním svařování.

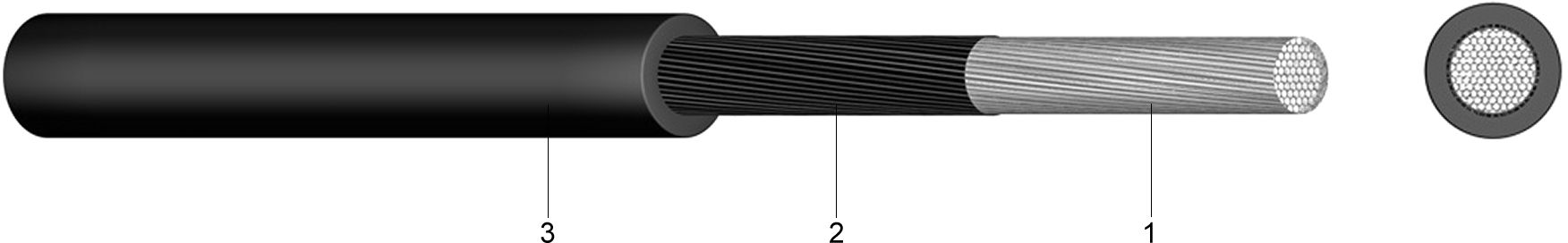

Konstrukce:

1 ..... Holý, velmi jemně laněný měděný vodič
2 ..... Separační páska
3 ..... Vnější plášť z polychloroprénu (EM5), černý

Normy:

DIN VDE 282-6
DIN EN 60228 Třída 6 (konstrukce vodiče)
HD 22.6 S2:1995+A1:1999+A2:2005

Technické údaje:

Jmenovité napětí Uo/U		[V]	100 / 100 voltů
Zkušební napětí		[V]AC	1000
Teplotní rozsah	flexibilní uložení		-20°C až +80°C
Provozní teplota	zkrat	°C	250
Doba zkratu	max.	za [sek.]	5
Poloměr ohybu	min.	x VP	5
Vlastnosti při hoření	norma		EN 60332-1-2

Počet žil a jmenovitý průřez mm2	Hmotnost Cu kg/km	Síla drátu mm	Síla izolační stěny mm	Vnější průměr ca. mm	Hmotnost ca. kg/km
1 x 16	160,0	0,16	1,2	8,0	210,0
1 x 25	250,0	0,16	1,2	9,5	300,0
1 x 35	350,0	0,16	1,2	10,5	400,0
1 x 50	500,0	0,16	1,2	12,5	560,0
1 x 70	700,0	0,16	1,5	14,5	780,0
1 x 95	950,0	0,16	1,5	16,5	1.010,0
1 x 120	1.200,0	0,21	1,8	18,5	1.250,0
1 x 150	1.500,0	0,21	2,0	20,5	1.570,0
