NSHTöu(SMK) Cordaflex
NSHTöu(SMK) Cordaflex
Pryžový kabel pro navíjení na jeřábový kabelový buben
Použití:
Jako navinutelné připojovací vedení při velmi vysokých mechanických zatíženích, na přenosných přístrojích, pojízdných kabelových nosičích a kabelových vozech a rovněž i při svislém použití bubnů. Pro zaručení ochrany proti kroucení může být mezi vnitřním a vnějším pláštěm umístěn protisměrný oplet z textilních nebo umělohmotných vláken. Namáhání vodičů tahem by mělo být dle možností udržováno na nízké úrovni. U vyššího namáhání tahem by měla být učiněna odpovídající opatření. Použití rovněž v rámci platnosti DIN VDE 0168 a 0188, povrchové a podzemní doly.

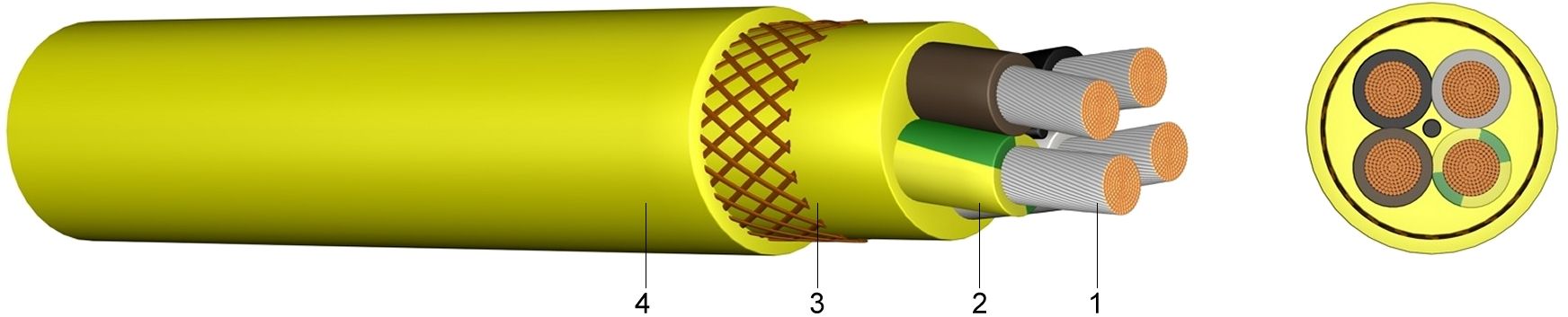

Konstrukce:
1 ..... Pocínovaný, jemně laněný měděný vodič
2 ..... Izolace žil z pryžové směsi (protolón)
3 ..... Vnitřní plášť z polychloroprénu (PCP) se zavulkanizovaným polyesterovým vláknem sloužícím jako ochrana proti kroucení
4 ..... Vnější plášť ze speciálního polychloroprénu, žlutý, odolný proti povětrnostním vlivům, odolný proti vodě, odolný proti oleji
Normy:
podle DIN VDE 0250-814
DIN EN 60228 Třída 5 (konstrukce vodiče)
HD 308 S2 (označení žil)
Technické údaje:
Jmenovité napětí Uo/U | [V] | 600 / 1000 voltů | |
Zkušební napětí | [V]AC | 2500 | |
Teplotní rozsah | flexibilní uložení | -35°C až +80°C | |
pevné uložení | -50°C až +80°C | ||
Provozní teplota | zkrat | °C | 250 |
Doba zkratu | max. | za [sek.] | 5 |
Poloměr ohybu | min. | x VP | 8 |
Odolnost proti oleji | norma | EN 60811-2-1 | |
Vlastnosti při hoření | norma | EN 60332-1-2 |
Počet žil a jmenovitý průřez mm2 | Hmotnost Cu kg/km | Konstrukce vodiče (směrná hodnota) mm | Vnější průměr ca. mm | Vnější průměr maximálně ca. mm | Hmotnost ca. kg/km | ||||
---|---|---|---|---|---|---|---|---|---|
5 x 1,5 | 75,0 | 50 x 0,21 | 13,0 | 14,6 | 280,0 | ||||
7 x 1,5 | 105,0 | 50 x 0,21 | 15,2 | 17,2 | 385,0 | ||||
12 x 1,5 | 180,0 | 50 x 0,21 | 21,4 | 23,4 | 710,0 | ||||
24 x 1,5 | 378,0 | 50 x 0,21 | 23,8 | 26,8 | 990,0 | ||||
4 x 2,5 | 100,0 | 80 x 0,21 | 13,2 | 14,8 | 305,0 | ||||
7 x 2,5 | 175,0 | 80 x 0,21 | 16,6 | 18,6 | 510,0 | ||||
12 x 2,5 | 300,0 | 80 x 0,21 | 23,4 | 25,4 | 920,0 | ||||
18 x 2,5 | 450,0 | 80 x 0,21 | 23,3 | 25,3 | 1.005,0 | ||||
24 x 2,5 | 600,0 | 80 x 0,21 | 26,2 | 29,2 | 1.320,0 | ||||
19 x 2,5+5x1(C) | 657,0 | 80 x 0,21 | 26,2 | 29,2 | 1.290,0 | ||||
25 x 2,5+5x1(C) | 812,0 | 80 x 0,21 | 29,4 | 32,4 | 1.620,0 | ||||
30 x 2,5 | 750,0 | 80 x 0,21 | 29,4 | 32,4 | 1.660,0 | ||||
4 x 6 | 240,0 | 120 x 0,26 | 17,4 | 19,4 | 575,0 | ||||
4 x 10 | 442,0 | 210 x 0,26 | 21,6 | 23,6 | 905,0 | ||||
4 x 16 | 640,0 | 230 x 0,31 | 23,7 | 26,7 | 1.240,0 | ||||
4 x 25 | 1.000,0 | 360 x 0,31 | 28,5 | 31,5 | 1.850,0 | ||||
5 x 6 | 300,0 | 120 x 0,26 | 19,0 | 21,0 | 690,0 | ||||
3 x 35+3x16/3 | 1.269,0 | 510 x 0,31 | 34,4 | 37,4 | 2.160,0 | ||||
3 x 50+3x25/3 | 1.835,0 | 530 x 0,31 | 39,7 | 42,7 | 2.850,0 | ||||
3 x 70+3x35/3 | 2.450,0 | 730 x 0,36 | 39,7 | 42,7 | 3.920,0 | ||||
3 x 95+3x50/3 | 3.350,0 | 780 x 0,41 | 44,3 | 47,3 | 5.020,0 | ||||
3 x 120+3x70/3 | 4.300,0 | 1000 x 0,41 | 51,0 | 55,0 | 6.630,0 |
