YSLYQY

YSLYQY

Ovládací kabel s PVC izolací a opletem z ocelových drátů

Použití:

Jako napájecí a ovládací vedení při zvýšených mechanických zatíženích nebo hrubých provozních podmínkách. Kabel je vhodný rovněž pro pevné uložení na vozidlech, strojích, zdvihacích zařízeních apod.

YSLYQY Ovládací kabel s PVC izolací a opletem z ocelových drátů

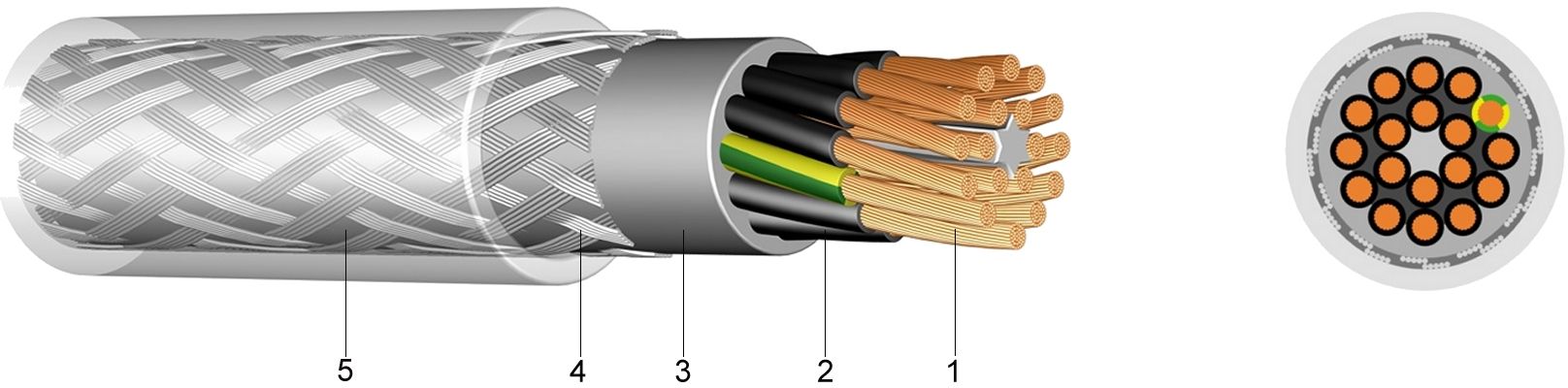

Konstrukce:

1 ..... Holý, jemně laněný měděný vodič
2 ..... Izolace žil z polyvinylchloridu (PVC)
3 ..... Vnitřní plášť z polyvinylchloridu (PVC)
4 ..... Oplet z pozinkovaných ocelových drátů
5 ..... Vnější plášť z polyvinylchloridu (PVC), transparentní, vysoce odolný proti oleji

Normy:

podle DIN VDE 0281
DIN EN 60228 Třída 5 (konstrukce vodiče)
HD 308 S2 (označení žil pro barevné žíly)
označení žil JZ : 1 žíla zelená/žlutá, další žíly černé s číslicemi
označení žil OZ : všechny žíly černé s číslicemi

Technické údaje:

Jmenovité napětí Uo/U[V]300 / 500 voltů
Zkušební napětí[V]AC4000
Teplotní rozsahflexibilní uložení -5°C až +70°C
pevné uložení-40°C až +70°C
Provozní teplotazkrat°C150
Doba zkratu max.za [sek.]5
Poloměr ohybupevné uloženíx VP6
flexibilní uložení x VP15
Vlastnosti při hořenínormaEN 60332-1-2
a bílým číselným potiskem na vyžádání
Počet žil
a jmenovitý
průřez
mm2		Hmotnost
Cu

kg/km		Konstrukce
vodiče
(směrná hodnota)
mm		Vnější
průměr
ca.
mm		Hmotnost

ca.
kg/km
2 x 0,7515,024 x 0,217,573,0
3 x 0,7522,524 x 0,217,882,0
4 x 0,7530,024 x 0,218,289,0
5 x 0,7537,524 x 0,218,8101,0
7 x 0,7552,524 x 0,219,1127,0
12 x 0,7590,024 x 0,2111,5187,0
18 x 0,75135,024 x 0,2113,3258,0
25 x 0,75187,524 x 0,2116,3370,0
34 x 0,75255,024 x 0,2118,0473,0
50 x 0,75375,024 x 0,2120,5649,0
2 x 120,032 x 0,217,779,0
3 x 130,032 x 0,218,090,0
4 x 140,032 x 0,218,5106,0
5 x 150,032 x 0,219,1119,0
7 x 170,032 x 0,219,7145,0
12 x 1120,032 x 0,2112,1226,0
18 x 1180,032 x 0,2113,8311,0
25 x 1250,032 x 0,2116,9438,0
34 x 1340,032 x 0,2118,5561,0
50 x 1500,032 x 0,2122,4794,0
2 x 1,530,030 x 0,268,396,0
3 x 1,545,030 x 0,268,5117,0
4 x 1,5 *60,030 x 0,269,2132,0
5 x 1,575,030 x 0,269,7147,0
7 x 1,5105,030 x 0,2610,6184,0
12 x 1,5180,030 x 0,2613,5293,0
18 x 1,5270,030 x 0,2616,3433,0
25 x 1,5375,030 x 0,2619,0572,0
34 x 1,5510,030 x 0,2621,2739,0
50 x 1,5750,030 x 0,2628,11.227,0
3 x 2,575,050 x 0,269,7155,0
4 x 2,5 *100,050 x 0,2610,7191,0
5 x 2,5125,050 x 0,2611,5224,0
7 x 2,5175,050 x 0,2612,6285,0
12 x 2,5300,050 x 0,2616,6460,0
18 x 2,5450,050 x 0,2619,3654,0
25 x 2,5625,050 x 0,2623,2891,0
4 x 4 *160,056 x 0,3112,3271,0
5 x 4 *200,056 x 0,3113,8330,0
7 x 4280,056 x 0,3115,4442,0
4 x 6240,084 x 0,3114,5379,0
5 x 6 **300,084 x 0,3116,4474,0
7 x 6420,084 x 0,3117,7615,0
4 x 10400,080 x 0,4118,0608,0
7 x 10700,080 x 0,4121,6920,0
4 x 16640,0128 x 0,4121,8945,0
5 x 16 **800,0128 x 0,4123,41.123,0
7 x 161,120,0128 x 0,4126,01.494,0
4 x 25 **1,000,0200 x 0,4125,11.349,0
4 x 35 **1,400,0280 x 0,4129,61.839,0
5 x 35 **1,750,0280 x 0,4132,02.197,0
4 x 50 **2,000,0400 x 0,4134,32.605,0
4 x 70 **2,800,0356 x 0,5138,53.453,0
4 x 95 **3,800,0470 x 0,5143,04.544,0
* K dodání ze skladu i s barevnými žilami ** K dodání ze skladu pouze s barevnými žilami, provedení s černou izolací žil
