YSL11Y

YSL11Y

Ovládací kabel s vnějším pláštěm z PUR

Použití:

Jako napájecí nebo spojovací vedení, jako měřící, kontrolní a řídící vedení ve výrobě obráběcích strojů, na výrobních pásech a výrobních linkách. Vhodný pro pevné uložení nebo flexibilní instalaci při volném pohybu bez trvalého opakování a při nenuceném vedení pohybu a bez namáhání tahem. Pro suché i vlhké prostory.

YSL11Y Ovládací kabel s vnějším pláštěm z PUR

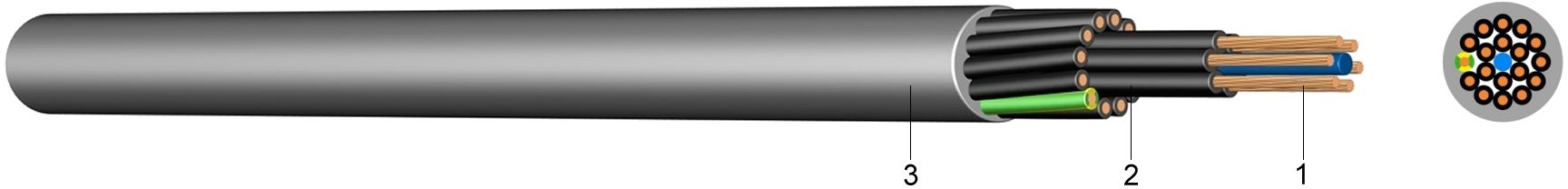

Konstrukce:

1 ..... Holý, jemně laněný měděný vodič
2 ..... Izolace žil z polyvinylchloridu (PVC)
3 ..... Vnější plášť z polyuretanu (PUR), šedý, odolný proti oleji

Normy:

podle DIN VDE 0281
DIN EN 60228 Třída 5 (konstrukce vodiče)
označení žil JZ: 1 žíla zelená/žlutá, další žíly černé s číslicemi
označení žil OZ: všechny žíly černé s číslicemi

Technické údaje:

Jmenovité napětí Uo/U[V]300 / 500 voltů
Zkušební napětí[V]AC3000
Teplotní rozsahflexibilní uložení -5°C až +70°C
pevné uložení-40°C až +70°C
Poloměr ohybupevné uloženíx VP6
flexibilní uložení x VP20
Vlastnosti při hořenínormaEN 60332-1-2
Počet žil
a jmenovitý
průřez
mm2		Hmotnost
Cu

kg/km		Konstrukce
vodiče
(směrná hodnota)
mm		Vnější
průměr
ca.
mm		Hmotnost

ca.
kg/km
2 x 0,7515,024 x 0,215,443
3 x 0,7522,524 x 0,215,761
4 x 0,7530,024 x 0,216,275
5 x 0,7537,524 x 0,216,7100
7 x 0,7552,524 x 0,217,3125
2 x 120,032 x 0,215,757
3 x 130,032 x 0,216,080
4 x 140,032 x 0,216,5106
5 x 150,032 x 0,217,1123
7 x 170,032 x 0,218,0149
2 x 1,530,030 x 0,266,3100
3 x 1,545,030 x 0,266,7110
4 x 1,560,030 x 0,267,2125
5 x 1,575,030 x 0,268,1145
7 x 1,5105,030 x 0,268,9195
3 x 2,575,048 x 0,268,1170
4 x 2,5100,048 x 0,268,9180
5 x 2,5125,048 x 0,2610,0190
7 x 2,5175,048 x 0,2611,1280
