YSLCY EB
YSLCY EB
Ovládací kabel pro jiskrově bezpečné obvody, stíněný, s PVC izolací a modrým vnějším pláštěm
Použití:
V suchých, vlhkých i mokrých prostorách, jakož i v provozech s nebezpečím exploze, avšak nikoliv ve venkovním prostředí. Jako MSR vedení pro použití v jiskrově bezpečných zařízeních, přičemž stínění slouží jako ochrana proti vnějším elektrickým a magnetickým vlivům. Kabel je vhodný pro střední mechanická zatížení.

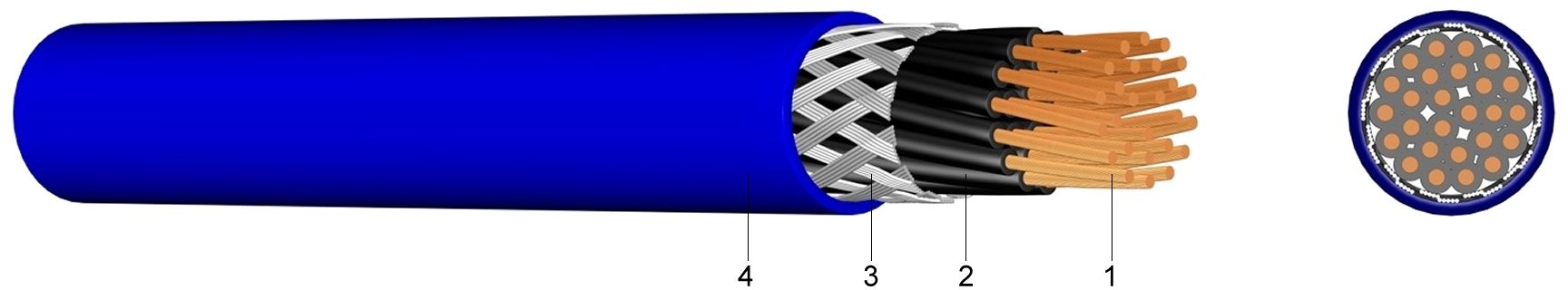

Konstrukce:
1 ..... Holý, jemně laněný měděný vodič
2 ..... Izolace žil z polyvinylchloridu (PVC)
3 ..... Stínění opletem z pocínovaného měděného drátu
4 ..... Vnější plášť z polyvinylchloridu (PVC), modrý, vysoce odolný proti oleji
Informace:
Provozní kapacita:
žíla / žíla: ca. 150 nF/km
žíla / stínění: ca. 200 nF/km
Indukčnost: ca. 0,65 mH/km
Normy:
podle DIN VDE 0281
podle DIN EN 60228 Třída 5 (konstrukce vodiče)
označení žil JZ: 1 žíla zelená/žlutá, další žíly černé s číslicemi
označení žil OZ: všechny žíly černé s číslicemi
Technické údaje:
Jmenovité napětí Uo/U | [V] | 300 / 500 voltů | |
Zkušební napětí | [V]AC | 2000 | |
Teplotní rozsah | flexibilní uložení | -5°C až +70°C | |
pevné uložení | -30°C až +70°C | ||
Provozní teplota | zkrat | °C | 150 |
Doba zkratu | max. | za [sek.] | 5 |
Poloměr ohybu | pevné uložení | x VP | 10 |
flexibilní uložení | x VP | 20 | |
Vlastnosti při hoření | norma | EN 60332-1-2 |
Počet žil a jmenovitý průřez mm2 | Hmotnost Cu kg/km | Konstrukce vodiče (směrná hodnota) mm | Vnější průměr ca. mm | Hmotnost ca. kg/km | |||
---|---|---|---|---|---|---|---|
2 x 0,75 | 43 | 24 x 0,21 | 6,2 | 56 | |||
3 x 0,75 | 52 | 24 x 0,21 | 6,5 | 70 | |||
4 x 0,75 | 61 | 24 x 0,21 | 7,0 | 96 | |||
5 x 0,75 | 72 | 24 x 0,21 | 7,8 | 157 | |||
7 x 0,75 | 89 | 24 x 0,21 | 8,4 | 168 | |||
12 x 0,75 | 138 | 24 x 0,21 | 10,9 | 231 | |||
18 x 0,75 | 211 | 24 x 0,21 | 12,8 | 314 | |||
25 x 0,75 | 280 | 24 x 0,21 | 15,2 | 434 | |||
2 x 1,5 | 65 | 30 x 0,26 | 7,1 | 97 | |||
3 x 1,5 | 82 | 30 x 0,26 | 7,6 | 124 | |||
4 x 1,5 | 100 | 30 x 0,26 | 8,2 | 166 | |||
5 x 1,5 | 119 | 30 x 0,26 | 9,0 | 192 | |||
7 x 1,5 | 154 | 30 x 0,26 | 9,8 | 245 |
