2YSLCY
2YSLCY
Připojovací kabel pro motory odpovídající normě o elektromagnetické kompatibilitě, s PVC izolací a Cu-stíněním
Použití:
Tyto připojovací kabely pro motory jsou vyráběny v souladu s evropskými směrnicemi o elektromagnetické kompatibilitě, a jsou proto obzvláště vhodné pro systémy a zařízení s přístroji a provozními prostředky, které mohou své okolí v nepřípustné míře ovlivňovat rušivými elektromagnetickými poli.
Lze použít jako připojovací kabel s pevným i flexibilním uložením pro pohonné systémy s technologií měniče frekvence jako např. ve výrobě strojů a zařízení, při středním mechanickém zatížení, v suchých, vlhkých i mokrých prostorách.

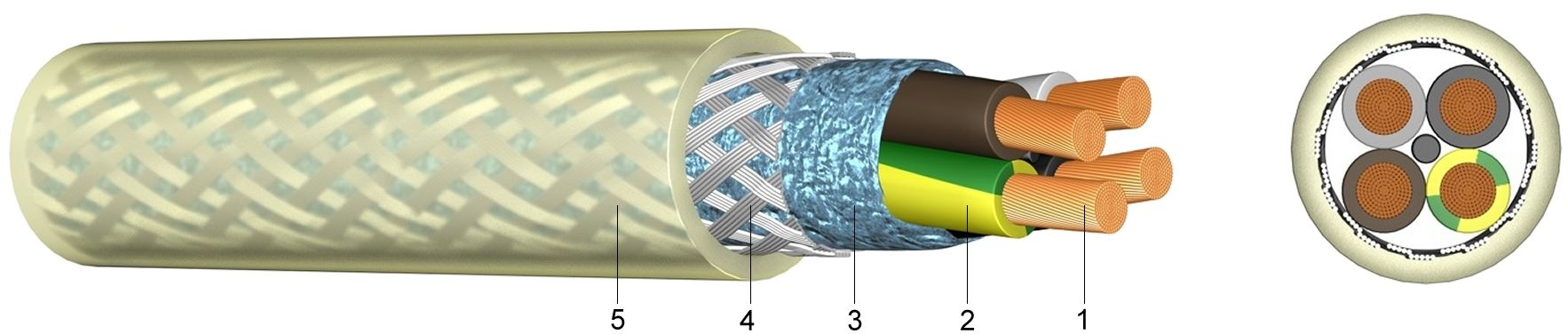

Konstrukce:
1 ..... Holý, jemně laněný měděný vodič
2 ..... Izolace žil z polyetylénu (PE)
3 ..... Stínění z PETP-Alu fólie
4 ..... Stínění opletem z pocínovaných měděných drátů
5 ..... Vnější plášť z polyvinylchloridu (PVC), transparentní
Normy:
DIN VDE 0281
DIN EN 60228 Třída 5 (konstrukce vodiče)
HD 308 S2 (označení žil)
DIN VDE 0207
EN 55011
Technické údaje:
| Jmenovité napětí Uo/U | [V] | 600 / 1000 voltů | |
| Zkušební napětí při 50 Hz | žíla / žíla | [V]AC | 4000 |
| žíla / stínění | [V]AC | 4000 | |
| Teplotní rozsah | flexibilní uložení | -5°C až +70°C | |
| pevné uložení | -30°C až +70°C | ||
| Provozní teplota | zkrat | °C | 160 |
| Doba zkratu | max. | za [sek.] | 5 |
| Poloměr ohybu | pevné uložení | x VP | 7,5 |
| flexibilní uložení | x VP | 15 | |
| Vlastnosti při hoření | norma | EN 60332-1-2 |
| Počet žil a jmenovitý průřez mm2 | Hmotnost Cu kg/km | Síla drátu mm | Vnější průměr ca. mm | Hmotnost ca. kg/km | ||||
|---|---|---|---|---|---|---|---|---|
| 4 x 1,5 | 99,0 | 0,26 | 11,4 | 170,0 | ||||
| 4 x 2,5 | 156,0 | 0,26 | 13,0 | 235,0 | ||||
| 4 x 4 | 244,0 | 0,31 | 14,7 | 320,0 | ||||
| 4 x 6 | 333,0 | 0,31 | 16,7 | 425,0 | ||||
| 4 x 10 | 554,0 | 0,41 | 20,9 | 665,0 | ||||
| 4 x 16 | 821,0 | 0,41 | 23,7 | 970,0 | ||||
| 4 x 25 | 1.285,0 | 0,41 | 28,3 | 1.400,0 | ||||
| 4 x 35 | 1.730,0 | 0,41 | 32,1 | 1.890,0 | ||||
| 4 x 50 | 2.439,0 | 0,41 | 38,7 | 2.700,0 | ||||
| 4 x 70 | 3.324,0 | 0,51 | 43,2 | 3.590,0 | ||||
| 4 x 95 | 4.489,0 | 0,51 | 48,3 | 4.848,0 | ||||
| 4 x 120 | 5.652,0 | 0,51 | 53,4 | 6.104,0 | ||||
| 4 x 150 | 6.660,0 | 0,51 | 59,6 | 7.192,0 | ||||
|
