A03VV-F

Vodič s PVC izolací

Použití:

V suchých prostorách pro připojení přenosných elektrospotřebičů při velmi nízkém mechanickém zatížení, jako jsou rozhlasová a osvětlovací zařízení, avšak nikoliv pro topná zařízení.

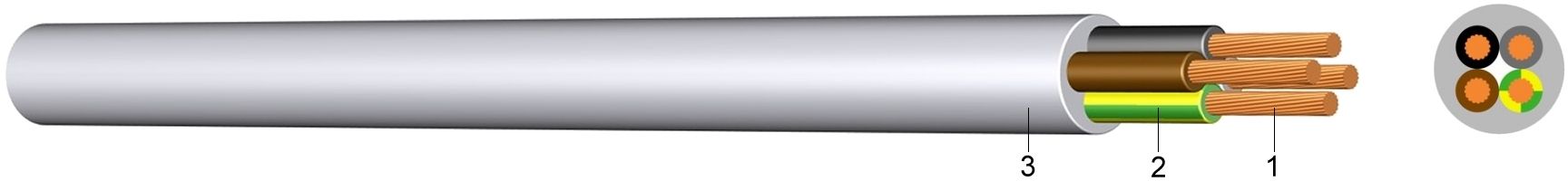

Konstrukce:

1 ..... Holý, jemně laněný měděný vodič
2 ..... Izolace žil z polyvinylchloridu (PVC)
3 ..... Vnější plášť z polyvinylchloridu (PVC)

Normy:

DIN VDE 0281-5
HD 21.5 S3 +A1+A2
DIN EN 60228 Třída 5 (konstrukce vodiče)
HD 308 S2 (označení žil)
ÖVE / ÖNORMA E8241 (HD21)

Technické údaje:

Jmenovité napětí Uo/U		[V]	300 / 300 voltů
Zkušební napětí		[V]AC	2000
Teplotní rozsah	flexibilní uložení		-5°C až +70°C
Provozní teplota	zkrat	°C	150
Doba zkratu	max.	za [sek.]	5
Poloměr ohybu	min.	x VP	6
Vlastnosti při hoření	norma		EN 60332-1-2

Počet žil a jmenovitý průřez mm2	Barvy	Hmotnost Cu kg/km	Konstrukce vodiče (směrná hodnota) mm	Vnější průměr ca. mm	Hmotnost ca. kg/km
5 G 0,5	hgr	25,0	16 x 0,21	7,2	72
5 G 0,75	hgr	37,5	24 x 0,21	7,7	82
	ws/sw	37,5	24 x 0,21	7,7	82
2 X 1	hgr	20,0	30 x 0,21	5,8	55
	br/ws	20,0	30 x 0,21	5,8	55
3 G 1	hgr/ws	30,0	30 x 0,21	6,2	60
	br/sw	30,0	30 x 0,21	6,2	60
4 G 1	hgr	40,0	30 x 0,21	6,8	72
	ws	40,0	30 x 0,21	6,8	72
