JYTY UV
JYTY UV
UV stabilní ovládací stíněný kabel s PVC izolací
Použití:
Pro venkovní použití, kde je požadavek na UV stabilitu. Propojení
venkovních a vnitřních zařízení (čidla, řídící a regulační jednotky).
Stínění kabelu zaručuje zvýšenou odolnost proti vnějším rušivým vlivům
(elektromagnetické pole). Tento typ kabelu je možné použít jako
alternativu kabelu JQTQ.

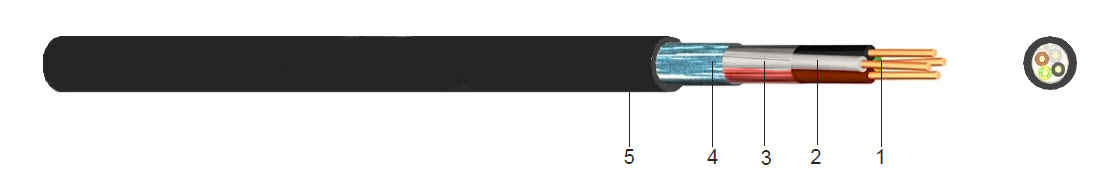

Konstrukce:
1 ..... Holý, plný měděný vodič (RE)
2 ..... Izolace žil z polyvinylchloridu (PVC)
3 ..... Plastová fólie (PET)
4 ..... Stínění (ALPET fólie s příložným CuSn nebo Cu drátkem)
5 ..... Vnější plášť z polyvinylchloridu (PVC) černý, UV stabilní
Normy:
Samozhášivost ČSN EN 60332-1-2
Třída reakce na oheň Eca dle ČSN EN 50575, ČSN EN 13501-6
Barevné značení žil dle ČSN 33 0166 ed. 2
Technické údaje:
| Jmenovité napětí Uo/U | [V] | 300 / 500 voltů | |
| Zkušební napětí | [V]AC | 1000 | |
| Teplotní rozsah | při pokládce | 5°C až +70°C | |
| Teplotní rozsah | při provozu | -40°C až +75°C (80°C*) *krátkodobě | |
| Provozní teplota | zkrat | °C | 160 |
| Doba zkratu | max. | za [sek.] | 5 |
| Poloměr ohybu | min. | x VP | 12 |
| Vlastnosti při hoření | norma | ČSN EN 60332-1-2 |
| Počet žil a jmenovitý průměr mm | Hmotnost Cu kg/km | Vnější průměr ca. mm | Hmotnost ca. kg/km |
|---|---|---|---|
| 2 x 1,0 RE | 17 | 6,1 | 44 |
| 3 x 1,0 RE | 24 | 6,5 | 55 |
| 4 x 1,0 RE | 33 | 6,8 | 68 |
| 5 x 1,0 RE | 41 | 6,9 | 77 |
| 7 x 1,0 RE | 55 | 8,2 | 103 |
| 14 x 1,0 RE | 109 | 11,0 | 194 |
| 19 x 1,0 RE | 145 | 13,0 | 310 |
| 30 x 1,0 RE | 232 | 16,6 | 476 |
|
