Ovládací kabel s PVC izolací s Cu-stíněním

Použití:

Jako stíněné signální a impulzní vedení v měřící, řídící a regulační technice, kde stínění slouží jako ochrana proti vnějším vlivům, jako jsou elektrická magnetická pole, rušivé frekvence atd.

YSLCY Ovládací kabel s PVC izolací s Cu-stíněním

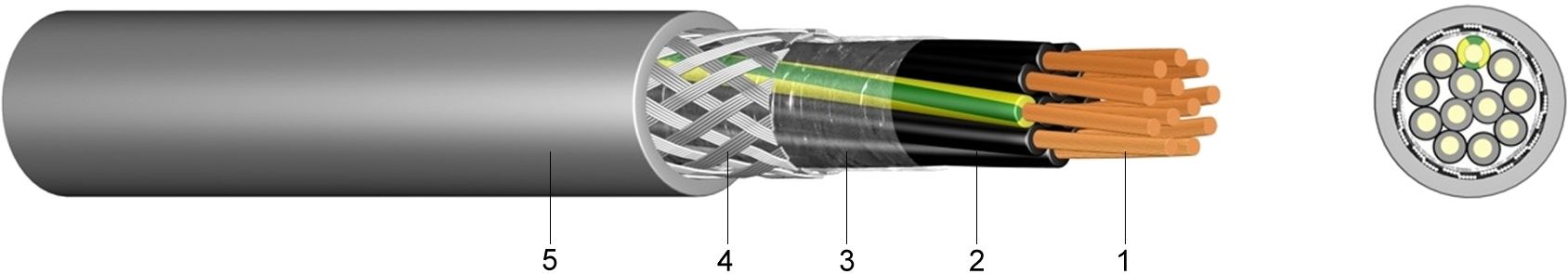

Konstrukce:

1 ..... Holý, jemně laněný měděný vodič
2 ..... Izolace žil z polyvinylchloridu (PVC)
3 ..... Ovin umělohmotnou fólií
4 ..... Oplet z pocínovaných kulatých měděných drátů
5 ..... Vnější plášť z polyvinylchloridu (PVC), šedý, vysoce odolný proti oleji

Normy:

podle DIN VDE 0281
DIN EN 60228 Třída 5 (konstrukce vodiče)
HD 308 S2 (označení žil pro barevné žíly)
označení žil JZ : 1 žíla zelená/žlutá, další žíly černé s číslicemi
označení žil OZ : všechny žíly černé s číslicemi

Technické údaje:

Jmenovité napětí Uo/U[V]300 / 500 voltů
Zkušební napětí[V]AC2000
Teplotní rozsahflexibilní uložení -5°C až +70°C
pevné uložení-30°C až +70°C
Provozní teplotazkrat°C150
Doba zkratu max.za [sek.]5
Poloměr ohybupevné uloženíx VP10
flexibilní uložení x VP20
Vlastnosti při hořenínormaEN 60332-1-2
Počet žil
a jmenovitý
průřez
mm2		Hmotnost
Cu

kg/km		Konstrukce
vodiče
(směrná hodnota)
mm		Vnější
průměr
ca.
mm		Hmotnost

ca.
kg/km
2 x 0,536,016 x 0,215,645,0
3 x 0,543,016 x 0,215,955,0
4 x 0,549,016 x 0,216,473,0
5 x 0,557,016 x 0,217,091,0
12 x 0,5104,016 x 0,219,8208,0
25 x 0,5211,016 x 0,2113,7354,0
2 x 0,7543,024 x 0,216,256,0
3 x 0,7552,024 x 0,216,570,0
4 x 0,7561,024 x 0,217,096,0
5 x 0,7572,024 x 0,217,8157,0
7 x 0,7589,024 x 0,218,4168,0
10 x 0,75121,024 x 0,2110,4217,0
12 x 0,75138,024 x 0,2110,9231,0
18 x 0,75211,024 x 0,2112,8314,0
25 x 0,75280,024 x 0,2115,2434,0
34 x 0,75346,024 x 0,2117,1529,0
2 x 151,032 x 0,216,583,0
3 x 162,032 x 0,216,7111,0
4 x 174,032 x 0,217,4131,0
5 x 188,032 x 0,218,1155,0
7 x 1112,032 x 0,218,8190,0
12 x 1185,032 x 0,2111,5286,0
18 x 1268,032 x 0,2113,8393,0
25 x 1354,032 x 0,2116,0658,0
34 x 1458,032 x 0,2118,4759,0
50 x 1671,032 x 0,2122,0994,0
2 x 1,5 *65,030 x 0,267,197,0
3 x 1,5 *82,030 x 0,267,6124,0
4 x 1,5100,030 x 0,268,2166,0
5 x 1,5119,030 x 0,269,0192,0
7 x 1,5154,030 x 0,269,8245,0
12 x 1,5268,030 x 0,2613,0365,0
18 x 1,5373,030 x 0,2615,5556,0
25 x 1,5530,030 x 0,2618,0737,0
27 x 1,5560,030 x 0,2620,0750,0
34 x 1,5686,030 x 0,2620,9966,0
50 x 1,51.001,030 x 0,2624,81.342,0
2 x 2,592,050 x 0,268,5161,0
3 x 2,5118,050 x 0,269,0187,0
4 x 2,5147,050 x 0,269,9241,0
5 x 2,5176,050 x 0,2611,0274,0
7 x 2,5253,050 x 0,2612,0344,0
12 x 2,5408,050 x 0,2615,9407,0
4 x 4248,056 x 0,3111,6307,0
5 x 4288,050 x 0,2612,8370,0
2 x 6170,084 x 0,3112,5180,0
4 x 6343,084 x 0,3114,0402,0
5 x 6403,084 x 0,3115,5506,0
4 x 10 *535,080 x 0,4117,2747,0
5 x 10635,080 x 0,4119,3861,0
4 x 16800,0128 x 0,4120,01.041,0
5 x 16960,0128 x 0,4122,21.289,0
4 x 251.280,0200 x 0,4124,71.460,0
5 x 251.530,0200 x 0,4127,51.840,0
* K dodání rovněž i s barevnými žilami dle HD 308 S2
