YSLY

YSLY

Ovládací kabel s PVC izolací

Použití:

V suchých a vlhkých prostorách při nízkém a středním mechanickém zatížení, avšak nikoliv pro použití ve volném prostředí. Jako připojovací a spojovací vedení v měřící, řídící a regulační technice. Jako signální a impulzní vedení k řízení a kontrole průmyslových zařízení, výrobních linek a strojů.

YSLY Ovládací kabel s PVC izolací

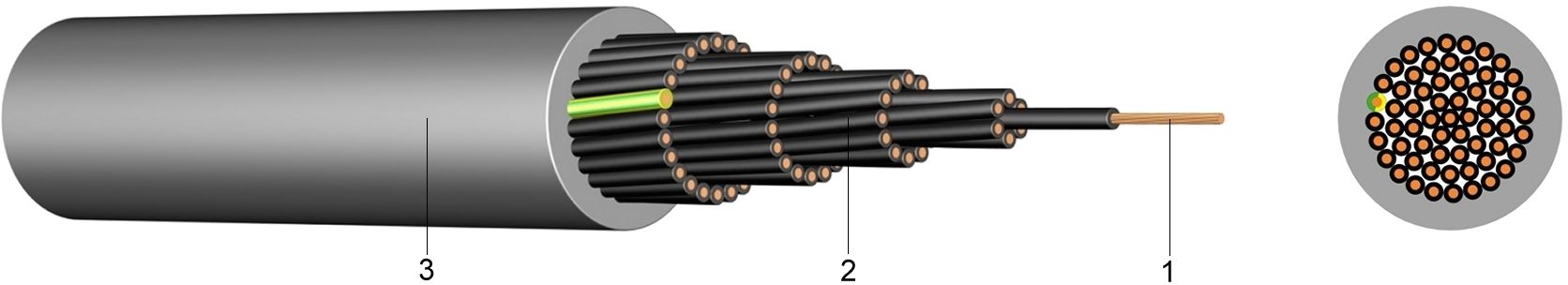

Konstrukce:

1 ..... Holý, jemně laněný měděný vodič
2 ..... Izolace žil z polyvinylchloridu (PVC)
3 ..... Vnější plášť z polyvinylchloridu (PVC), šedý, vysoce odolný proti oleji

Normy:

podle DIN VDE 0281
podle DIN EN 60228 Třída 5 (konstrukce vodiče)
HD 308 S2 (označení žil pro barevné žíly)
označení žil JZ : 1 žíla zelená/žlutá, další žíly černé s číslicemi
označení žil OZ : všechny žíly černé s číslicemi

Technické údaje:

Jmenovité napětí Uo/U[V]300 / 500 voltů
Zkušební napětí[V]AC2000
Teplotní rozsahflexibilní uložení -5°C až +70°C
pevné uložení-30°C až +70°C
Provozní teplotazkrat°C150
Doba zkratu max.za [sek.]5
Poloměr ohybupevné uloženíx VP6
flexibilní uložení x VP15
Vlastnosti při hořenínormaEN 60332-1-2
Další počty žil a průřezy, jakož i provedení s barevnými žilami na vyžádání.
Počet žil
a jmenovitý
průřez
mm2		Hmotnost
Cu

kg/km		Konstrukce
vodiče
(směrná hodnota)
mm		Vnější
průměr
ca.
mm		Hmotnost

ca.
kg/km
2 x 0,510,016 x 0,214,835,0
3 x 0,5 *15,016 x 0,215,141,0
4 x 0,520,016 x 0,215,749,0
5 x 0,525,016 x 0,216,260,0
7 x 0,5 *35,016 x 0,216,777,0
10 x 0,550,016 x 0,218,6114,0
12 x 0,560,016 x 0,218,9128,0
14 x 0,570,016 x 0,219,5149,0
16 x 0,580,016 x 0,2110,0164,0
18 x 0,590,016 x 0,2110,5185,0
21 x 0,5105,016 x 0,2111,7219,0
25 x 0,5125,016 x 0,2112,6256,0
30 x 0,5150,016 x 0,2113,5310,0
34 x 0,5170,016 x 0,2114,3331,0
40 x 0,5200,016 x 0,2115,2409,0
50 x 0,5250,016 x 0,2117,2510,0
61 x 0,5305,016 x 0,2118,5595,0
2 x 0,75 *15,024 x 0,215,342,0
3 x 0,75 *22,524 x 0,215,550,0
4 x 0,75 *30,024 x 0,216,264,0
5 x 0,7537,524 x 0,216,777,0
6 x 0,7543,024 x 0,217,195,0
7 x 0,75 *52,524 x 0,217,499,0
10 x 0,7575,024 x 0,219,4160,0
12 x 0,7590,024 x 0,219,7165,0
15 x 0,75112,524 x 0,2110,9210,0
16 x 0,75120,024 x 0,2111,5240,0
18 x 0,75135,024 x 0,2111,8240,0
21 x 0,75157,524 x 0,2112,8282,0
25 x 0,75187,524 x 0,2113,9333,0
34 x 0,75255,024 x 0,2115,9435,0
41 x 0,75307,524 x 0,2117,4535,0
42 x 0,75315,024 x 0,2117,8547,0
50 x 0,75375,024 x 0,2119,2643,0
80 x 0,75600,024 x 0,2123,61.005,0
2 x 1 *20,032 x 0,215,550,0
3 x 1 *30,032 x 0,215,961,0
4 x 1 *40,032 x 0,216,575,0
5 x 1 *50,032 x 0,217,195,0
7 x 170,032 x 0,218,0114,0
9 x 190,032 x 0,2110,0156,0
10 x 1100,032 x 0,2110,2179,0
12 x 1120,032 x 0,2110,5211,0
14 x 1140,032 x 0,2111,0244,0
16 x 1160,032 x 0,2111,8280,0
18 x 1180,032 x 0,2112,7303,0
21 x 1210,032 x 0,2113,7339,0
25 x 1250,032 x 0,2114,7395,0
34 x 1340,032 x 0,2117,0536,0
41 x 1410,032 x 0,2118,9674,0
42 x 1420,032 x 0,2119,0680,0
50 x 1500,032 x 0,2120,7823,0
61 x 1610,032 x 0,2122,2951,0
2 x 1,5 *30,030 x 0,266,363,0
3 x 1,5 *45,030 x 0,266,679,0
4 x 1,5 *60,030 x 0,267,398,0
5 x 1,5 *75,030 x 0,268,1123,0
6 x 1,590,030 x 0,268,5155,0
7 x 1,5105,030 x 0,268,9161,0
8 x 1,5120,030 x 0,2610,6188,0
9 x 1,5135,030 x 0,2611,0220,0
10 x 1,5150,030 x 0,2611,3237,0
12 x 1,5180,030 x 0,2611,8277,0
14 x 1,5210,030 x 0,2612,6319,0
16 x 1,5240,030 x 0,2613,4364,0
18 x 1,5270,030 x 0,2614,2411,0
21 x 1,5315,030 x 0,2615,4476,0
25 x 1,5375,030 x 0,2616,7566,0
26 x 1,5390,030 x 0,2617,3584,0
32 x 1,5480,030 x 0,2618,7717,0
34 x 1,5510,030 x 0,2619,4741,0
42 x 1,5630,030 x 0,2621,6933,0
50 x 1,5750,030 x 0,2623,51.102,0
61 x 1,5915,030 x 0,2625,21.328,0
2 x 2,5 *50,048 x 0,267,6101,0
3 x 2,5 *75,048 x 0,268,2127,0
4 x 2,5 *100,048 x 0,269,0160,0
5 x 2,5 *125,048 x 0,2610,0197,0
7 x 2,5175,048 x 0,2611,1256,0
10 x 2,5250,048 x 0,2614,3379,0
12 x 2,5300,048 x 0,2614,8447,0
16 x 2,5400,048 x 0,2616,7603,0
18 x 2,5450,048 x 0,2617,8657,0
25 x 2,5625,048 x 0,2621,1887,0
34 x 2,5850,048 x 0,2624,61.231,0
50 x 2,51,250,048 x 0,2630,01.860,0
2 x 480,056 x 0,319,0138,0
3 x 4 *120,056 x 0,319,7181,0
4 x 4 *160,056 x 0,3110,7230,0
5 x 4 *200,056 x 0,3111,8287,0
7 x 4280,056 x 0,3113,1375,0
2 x 6120,084 x 0,3110,7212,0
3 x 6180,084 x 0,3111,5272,0
4 x 6 *240,084 x 0,3112,8353,0
5 x 6300,084 x 0,3114,2431,0
7 x 6420,084 x 0,3115,7561,0
4 x 10 *400,080 x 0,4116,2593,0
5 x 10 *500,080 x 0,4118,1783,0
7 x 10700,080 x 0,4120,01.080,0
4 x 16 *640,0128 x 0,4119,1897,0
5 x 16 *800,0128 x 0,4121,51.117,0
7 x 161,120,0128 x 0,4123,71.768,0
4 x 25 *1,000,0200 x 0,4123,51.314,0
5 x 25 *1,250,0200 x 0,4126,21.648,0
7 x 251,750,0200 x 0,4129,02.187,0
4 x 35 *1,400,0280 x 0,4126,41.807,0
5 x 35 *1,750,0280 x 0,4129,62.213,0
4 x 50 **2,000,0400 x 0,4131,82.557,0
5 x 50 **2,500,0400 x 0,4135,02.920,0
4 x 70 **2,800,0350 x 0,5136,23.489,0
5 x 70 **3,500,0350 x 0,5140,03.660,0
4 x 95 **3,800,0485 x 0,5142,14.501,0
4 x 120 **4,800,0580 x 0,5146,55.673,0
* K dodání ze skladu i s barevnými žilami ** K dodání ze skladu pouze s barevnými žilami, provedení s černou izolací žil a bílým číselným potiskem na vyžádání
