Připojovací kabel pro motory, s PVC izolací a Cu-stíněním
Použití:
Jako připojovací vedení pro pevné i flexibilní uložení jako např. ve výrobě strojů a zařízení, při středním mechanickém zatížení, v suchých, vlhkých i mokrých prostorách.
Stíněné provedení slouží k zabránění přenosu rušivých elektromagnetických vlivů na jiné kabely a vodiče nebo přilehlé elektrické konstrukční prvky. Doporučeno je zejména použití jako napájecí vedení mezi měničem frekvence a servomotorem.

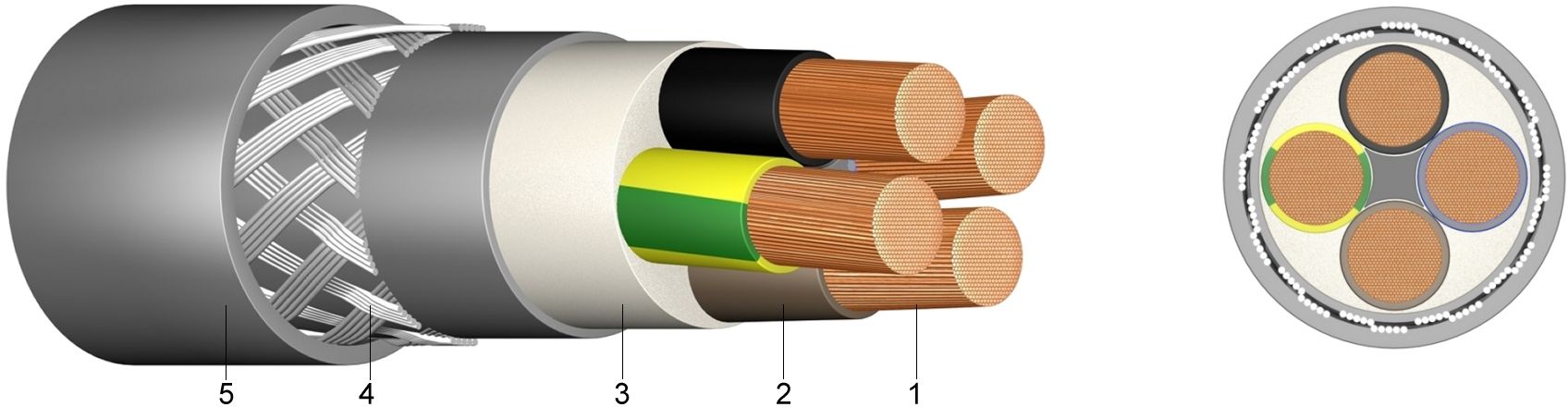

Konstrukce:
1 ..... Holý, jemně laněný měděný vodič
2 ..... Izolace žil z polyvinylchloridu (PVC)
3 ..... Vnitřní plášť z polyvinylchloridu (PVC)
4 ..... Stínění opletem z pocínovaných měděných drátů
5 ..... Vnější plášť z polyvinylchloridu (PVC), šedý, vysoce odolný proti oleji
Normy:
podle DIN VDE 0281
DIN EN 60228 Třída 5 (konstrukce vodiče)
HD 308 S2 (označení žil)
označení žil: 1 žíla zelená/žlutá, další žíly černé s číslicemi
Technické údaje:
| Jmenovité napětí Uo/U | [V] | 600 / 1000 voltů | |
| Zkušební napětí při 50 Hz | žíla / žíla | [V]AC | 4000 |
| žíla / stínění | [V]AC | 4000 | |
| Teplotní rozsah | flexibilní uložení | -5°C až +70°C | |
| pevné uložení | -30°C až +70°C | ||
| Poloměr ohybu | pevné uložení | x VP | 7,5 |
| flexibilní uložení | x VP | 15 | |
| Vlastnosti při hoření | norma | EN 60332-1-2 |
| Počet žil a jmenovitý průřez mm2 | Hmotnost Cu kg/km | Konstrukce vodiče (směrná hodnota) mm | Vnější průměr ca. mm | Hmotnost ca. kg/km | |||
|---|---|---|---|---|---|---|---|
| 4 x 1,5 | 101,0 | 30 x 0,26 | 12,7 | 240,0 | |||
| 4 x 2,5 | 158,0 | 48 x 0,26 | 14,5 | 335,0 | |||
| 4 x 4 | 258,0 | 56 x 0,31 | 16,1 | 440,0 | |||
| 4 x 6 | 345,0 | 84 x 0,31 | 17,4 | 553,0 | |||
| 4 x 10 | 554,0 | 80 x 0,41 | 20,9 | 830,0 | |||
| 4 x 16 | 821,0 | 128 x 0,41 | 23,3 | 1.136,0 | |||
| 4 x 25 | 1.285,0 | 200 x 0,41 | 28,2 | 1.696,0 | |||
| 4 x 35 | 1.752,0 | 280 x 0,41 | 31,4 | 2.204,0 | |||
| 4 x 50 * | 2.475,0 | 400 x 0,41 | 36,8 | 3.074,0 | |||
| 4 x 70 * | 3.324,0 | 350 x 0,51 | 42,3 | 4.169,0 | |||
| 4 x 95 * | 4.489,0 | 485 x 0,51 | 47,0 | 5.600,0 | |||
|
