YMS 0,6/1 kV

YMS 0,6/1 kV

Vodič s PVC izolací pro střední mechanická zatížení

Použití:

V suchých i vlhkých prostorách, jakož i ve venkovním prostředí při vyšším mechanickém zatížení.

YMS 0,6/1 kV Vodič s PVC izolací pro střední mechanická zatížení

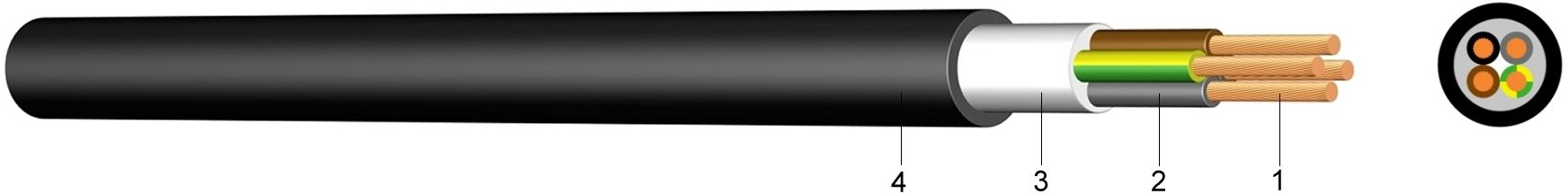

Konstrukce:

1 ..... Holý, jemně laněný měděný vodič
2 ..... Izolace žil z polyvinylchloridu (PVC)
3 ..... V závislosti na výrobci s nebo bez výplně
4 ..... Vnější plášť z polyvinylchloridu (PVC)

Normy:

DIN EN 60228 Třída 5 (konstrukce vodiče)
HS 308 S2 (označení žil)

Technické údaje:

Jmenovité napětí Uo/U[V]600 / 1000 voltů
Zkušební napětí[V]AC2500
Teplotní rozsahflexibilní uložení-5°C až +70°C
Poloměr ohybumin.x VP8
Vlastnosti při hořenínormaEN 60332-1-2
Počet žil
a jmenovitý
průřez
mm2		Barvy


Hmotnost
Cu

kg/km		Konstrukce
vodiče
(směrná hodnota)
mm		Vnější
průměr
ca.
mm		Hmotnost

ca.
kg/km
3 x 1,5sw4530 x 0,2610,8150,0
4 x 1,5sw6030 x 0,2611,6180,0
5 x 1,5sw7530 x 0,2612,5210,0
3 x 2,5sw7550 x 0,2612,0210,0
gr75 50 x 0,2612,0210,0
4 x 2,5sw10050 x 0,2613,0250,0
gr100 50 x 0,2613,0250,0
5 x 2,5sw12550 x 0,2614,0300,0
4 x 4sw16056 x 0,3115,0350,0
gr160 56 x 0,3115,0350,0
5 x 4sw20056 x 0,3116,3430,0
gr200 56 x 0,3116,3430,0
4 x 6sw24084 x 0,3116,5470,0
5 x 6sw30084 x 0,3118,5580,0
gr300 84 x 0,3118,5580,0
4 x 10sw40080 x 0,4120,0750,0
5 x 10sw50080 x 0,4122,0900,0
gr500 80 x 0,4122,0900,0
4 x 16sw640128 x 0,4123,41.150,0
5 x 16sw800128 x 0,4125,41.340,0
Vodič s PVC izolací pro střední mechanická zatížení YMS_0,6-1kV - Vodič s PVC izolací pro střední mechanická zatížení
