SLM 0,6/1 kV
SLM 0,6/1 kV
Připojovací kabel pro motory, s PVC izolací
Použití:
Jako připojovací vedení pro pevné i flexibilní uložení jako např. ve výrobě strojů a zařízení, při středním mechanickém zatížení, v suchých, vlhkých i mokrých prostorách.

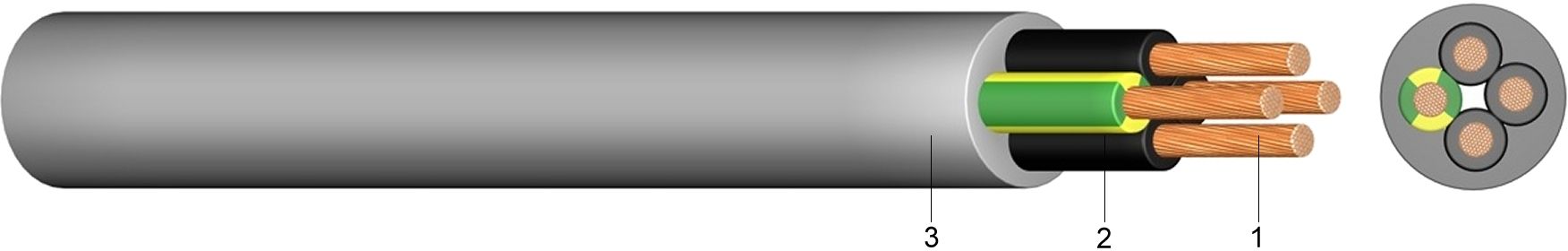

Konstrukce:
1 ..... Holý, jemně laněný měděný vodič
2 ..... Izolace žil z polyvinylchloridu (PVC)
3 ..... Vnější plášť z polyvinylchloridu (PVC) Barva šedá nebo černá, vysoce odolný proti oleji
Normy:
DIN EN 60228 Třída 5 (konstrukce vodiče)
označení žil: 1 žíla zelená/žlutá, další žíly černé s číslicemi
Technické údaje:
| Jmenovité napětí Uo/U | [V] | 600 / 1000 voltů | |
| Zkušební napětí | [V]AC | 4000 | |
| Teplotní rozsah | flexibilní uložení | -5°C až +70°C | |
| pevné uložení | -30°C až +70°C | ||
| Poloměr ohybu | pevné uložení | x VP | 5 |
| flexibilní uložení | x VP | 7,5 | |
| Vlastnosti při hoření | norma | EN 60332-1-2 |
| Počet žil a jmenovitý průřez mm2 | Hmotnost Cu kg/km | Konstrukce vodiče (směrná hodnota) mm | Vnější průměr ca. mm | Hmotnost ca. kg/km | ||||
|---|---|---|---|---|---|---|---|---|
| 4 x 1,5 | 60,000 | 30 x 0,26 | 10,7 | 176,0 | ||||
| 4 x 2,5 | 100,000 | 48 x 0,26 | 10,7 | 242,0 | ||||
| 4 x 4 | 160,000 | 56 x 0,31 | 13,7 | 330,0 | ||||
| 4 x 6 | 240,000 | 84 x 0,31 | 15,0 | 428,0 | ||||
| 4 x 10 | 400,000 | 80 x 0,41 | 18,3 | 668,0 | ||||
| 4 x 16 | 640,000 | 128 x 0,41 | 20,7 | 941,0 | ||||
| 4 x 25 | 1,000 | 200 x 0,41 | 25,2 | 1.431,0 | ||||
| 5 x 4 | 200,000 | 56 x 0,31 | 14,9 | 400,0 | ||||
| 5 x 6 | 300,000 | 84 x 0,31 | 16,4 | 523,0 | ||||
| 5 x 10 | 500,000 | 80 x 0,41 | 20,2 | 820,0 | ||||
|
