H05VV5-F

H05VV5-F

Ovládací kabel s PVC izolací, odolný proti oleji

Použití:

V suchých a vlhkých prostorách při nízkém a středním mechanickém zatížení, avšak nikoliv pro použití ve volném prostředí. Jako připojovací a spojovací vedení v měřící, řídící a regulační technice. Jako signální a impulzní vedení k řízení a kontrole průmyslových zařízení, výrobních linek a strojů.

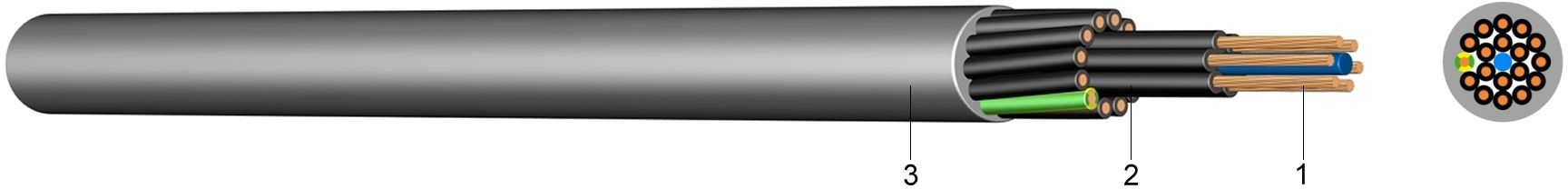

Konstrukce:

1 ..... Holý, jemně laněný měděný vodič
2 ..... Izolace žil z polyvinylchloridu (PVC-směs YI2)
3 ..... Vnější plášť z polyvinylchloridu (PVC-směs YM2), šedý

Normy:

DIN VDE 0281-Část 13
DIN EN 60228 Třída 5 (konstrukce vodiče)

označení žil:

1 žíla zelená/žlutá, další žíly černé s číslicemi (mimo 2-žilových provedení)

Technické údaje:

Jmenovité napětí Uo/U[V]300 / 500 voltů
Zkušební napětí[V]AC2000
Teplotní rozsahflexibilní uložení -5°C až +70°C
pevné uložení-40°C až +70°C
Provozní teplotazkrat°C150
Poloměr ohybupevné uloženíx VP12,5
flexibilní uložení x VP15
Odolnost proti olejinormaEN 60811-2-1
Vlastnosti při hořenínormaEN 60332-1-2
Izolační odpormin.[MOhm/km]20
Počet žil
a jmenovitý
průřez
mm2
Hmotnost
Cu

kg/km
Konstrukce
vodiče
(směrná hodnota)
mm
Vnější
průměr
ca.
mm
Hmotnost

ca.
kg/km
2 X 0,75 *15,024 x 0,216,155,0
3 G 0,7522,524 x 0,216,666,0
4 G 0,7530,024 x 0,217,383,0
5 G 0,7537,524 x 0,218,1102,0
7 G 0,7552,524 x 0,218,9129,0
12 G 0,7590,024 x 0,2111,9227,0
18 G 0,75135,024 x 0,2114,2329,0
25 G 0,75187,524 x 0,2116,5449,0
34 G 0,75255,024 x 0,2119,2609,0
50 G 0,75 *375,024 x 0,2123,2893,0
2 X 120,032 x 0,216,563,0
3 G 130,032 x 0,216,977,0
4 G 140,032 x 0,217,797,0
5 G 150,032 x 0,218,5120,0
7 G 170,032 x 0,219,4152,0
12 G 1120,032 x 0,2112,6268,0
18 G 1180,032 x 0,2115,0389,0
25 G 1250,032 x 0,2117,5533,0
34 G 1340,032 x 0,2120,4721,0
2 X 1,5 *30,030 x 0,267,690,0
3 G 1,545,030 x 0,268,2110,0
4 G 1,560,030 x 0,269,1138,0
5 G 1,575,030 x 0,2610,1172,0
7 G 1,5105,030 x 0,2611,1219,0
12 G 1,5180,030 x 0,2614,9388,0
18 G 1,5270,030 x 0,2617,9565,0
25 G 1,5375,030 x 0,2620,9775,0
34 G 1,5510,030 x 0,2624,31.051,0
3 G 2,575,050 x 0,269,7162,0
4 G 2,5100,050 x 0,2610,7205,0
5 G 2,5125,050 x 0,2612,0256,0
7 G 2,5175,050 x 0,2613,2328,0
12 G 2,5300,050 x 0,2617,8581,0
18 G 2,5450,050 x 0,2621,3848,0
34 G 2,5850,050 x 0,2629,01.584,0
4 G 4 *160,056 x 0,3111,6280,0
5 G 4 *200,056 x 0,3114,1340,0
7 G 4 *280,056 x 0,3115,1445,0
4 G 6 *240,084 x 0,3116,8450,0
5 G 6 *300,084 x 0,3118,4550,0
* podle VDE
