JB-Y(ST)Y

JB-Y(ST)Y

Instalační kabel pro požární hlásiče

Použití:

K pevnému uložení ve vnitřních prostorách jako instalační kabel pro požární hlásiče.

JB-Y(ST)Y Instalační kabel pro požární hlásiče

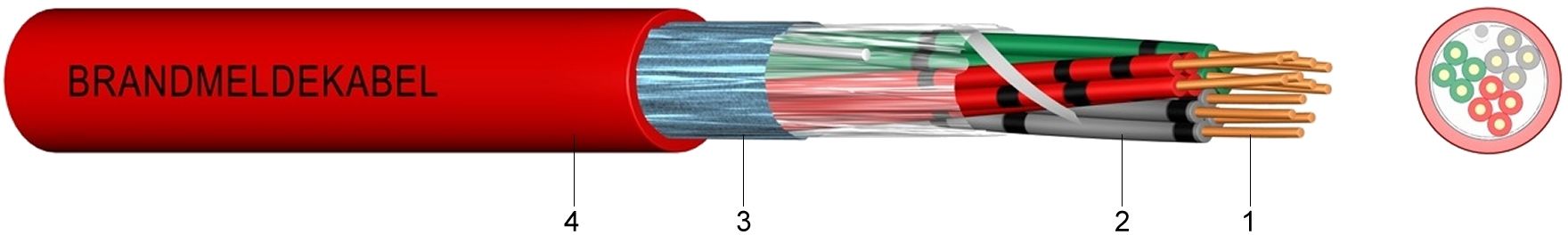

Konstrukce:

1 .....Holý, plný měděný vodič, Ø 0,8mm
2 .....Izolace žil z polyvinylchloridu (PVC)
3 .....Stínění z laminované hliníkové fólie, příložný drát
4 .....Vnější plášť z polyvinylchloridu (PVC), červený s potiskem BRANDMELDEKABEL

Normy:

DIN VDE 0815 (obsahuje i označení žil)
DIN EN 60228 Třída 1 (konstrukce vodiče)

Technické údaje:

Špičkové napětí[V]300 voltů
Zkušební napětí při 50 Hzžíla / žíla[V]AC800
žíla / stínění[V]AC800
Teplotní rozsahflexibilní uložení -5°C až +50°C
pevné uložení-30°C až +70°C
Poloměr ohybuflexibilní uloženíx VP15
Vlastnosti při hořenínormaEN 60332-1-2
Izolační odpormin.[MOhm/km]100
Smyčkový odpor vodiče[Ohm/km]73,2
Provozní kapacita max.[nF/km]100
Počet žil
a jmenovitý
průměr
mm 		Hmotnost
Cu

kg/km 		Síla
izolační
stěny
mm 		Vnější
průměr
ca.
mm 		Hmotnost

ca.
kg/km
1 x 2 x 0,8111,15,538
2 x 2 x 0,8211,16,154
4 x 2 x 0,8411,18,794
5 x 2 x 0,8521,19,4114
6 x 2 x 0,8621,110,1135
10 x 2 x 0,81031,313,1205
12 x 2 x 0,81231,313,5235
20 x 2 x 0,82031,315,6352
30 x 2 x 0,83041,519,4522
40 x 2 x 0,84041,520,9663
50 x 2 x 0,85051,723,7832
