F-YAY

F-YAY

Instalační kabel pro sdělovací zařízení

Použití:

K pevnému uložení ve vnitřních prostorách jako instalační kabel pro sdělovací účely.

F-YAY Instalační kabel pro sdělovací zařízení

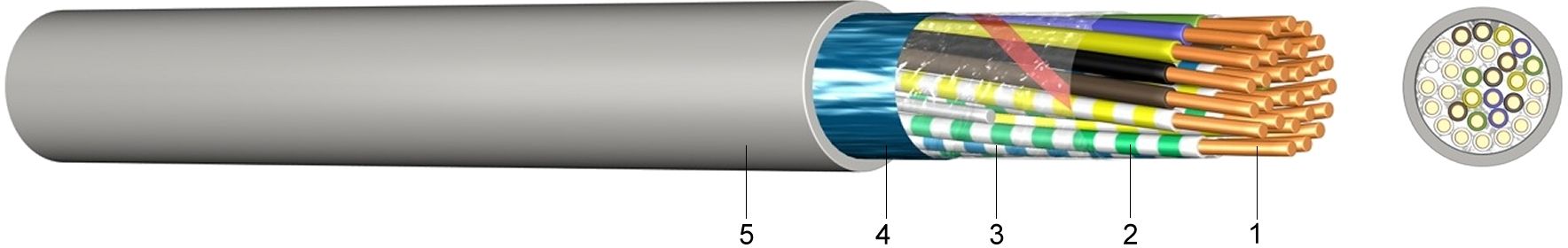

Konstrukce:

1 .....Holý, plný měděný vodič Ø 0,6/0,8 mm
2 .....Izolace žil z polyvinylchloridu (PVC)
3 .....Ovin žil z fólie s příložným drátem
4 .....Stínění z laminované hliníkové fólie
5 .....Vnější plášť z polyvinylchloridu (PVC), šedý

Informace:

Smyčkový odpor vodiče:
Odpor Ø 0,6 mm ..... <135,8 Ohm/km
Odpor Ø 0,8 mm ..... < 73,2 Ohm/km

Normy:

dle ÖVE K35 – 1997 (obsahuje i označení žil)
Vlastnosti při požáru: EN 60332-1-2 a 2-2

Technické údaje:

Špičkové napětí[V]200 V ef. / 300 V
Zkušební napětí při 50 Hzžíla / žíla[V]AC500
žíla / stínění[V]AC2000
Teplotní rozsahflexibilní uložení -5°C až +50°C
pevné uložení-30°C až +70°C
Poloměr ohybuflexibilní uloženíx VP15
Izolační odpormin.[MOhm/km]500
Provozní kapacita max.[nF/km]100
Kapacitní vazba 100 mmax.[pF]500
Počet dvojitých žil
a jmenovitý
průměr
mm 		Hmotnost
Cu

kg/km 		Síla
izolační
stěny
mm 		Vnější
průměr
ca.
mm 		Hmotnost

ca.
kg/km
2 x 2 x 0,613,01,05,236,0
3 x 2 x 0,619,01,05,744,0
5 x 2 x 0,630,01,06,665,0
6 x 2 x 0,636,01,07,170,0
10 x 2 x 0,659,01,08,7102,0
15 x 2 x 0,687,01,010,5140,0
20 x 2 x 0,6115,01,210,8175,0
25 x 2 x 0,6140,01,212,0225,0
30 x 2 x 0,6172,01,212,5260,0
40 x 2 x 0,6228,01,214,5335,0
50 x 2 x 0,6285,01,416,4410,0
60 x 2 x 0,6342,01,417,8500,0
100 x 2 x 0,6568,01,623,1810,0
2 x 2 x 0,821,01,07,156,0
3 x 2 x 0,832,01,07,469,0
5 x 2 x 0,852,01,08,8101,0
6 x 2 x 0,862,01,010,2140,0
10 x 2 x 0,8103,01,212,4170,0
20 x 2 x 0,8203,01,215,2330,0
30 x 2 x 0,8304,01,417,8485,0
40 x 2 x 0,8404,01,420,5670,0
50 x 2 x 0,8505,01,624,5800,0
100 x 2 x 0,81.008,01,833,91.540,0
