F-2YA2Y

F-2YA2Y

Telekomunikační kabel s PE izolací pro místní sítě

Použití:

K uložení přímo v zemi nebo v kabelových potrubích a kanálech. Jako síťový kabel v průmyslových a provozních zařízeních, převážně v nízkofrekvenční oblasti.

F-2YA2Y Telekomunikační kabel s PE izolací pro místní sítě

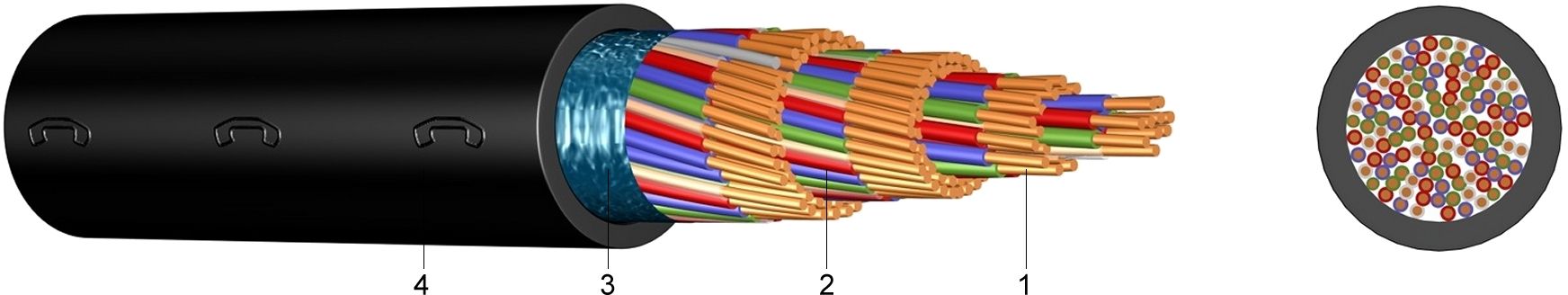

Konstrukce:

1 .....Holý, plný měděný vodič Ø 0,6/0,8 mm
2 .....Izolace žil z polyetylénu (PE)
3 .....Stínění z laminované hliníkové fólie s příložným drátem Ø0,5 mm
4 .....Vnější plášť z polyetylénu (PE), černý

Informace:

Smyčkový odpor vodiče:
Odpor Ø 0,6 mm ..... 130,0 Ohm/km
Odpor Ø 0,8 mm ..... 73,2 Ohm/km
Žíly uspořádány do křížových čtyřek
Barvy žil: transparentní (v počítací čtyřce černá), červená, zelená, modrá

Normy:

podle rakouské normy Telekom

Technické údaje:

Špičkové napětí[V]200 V ef. / 300 V
Zkušební napětí při 50 Hzžíla / žíla[V]AC500
žíla / stínění[V]AC2000
Teplotní rozsahflexibilní uložení-20°C až +90°C
Poloměr ohybuflexibilní uloženíx VP15
Izolační odpormin.[MOhm/km]10000
Provozní kapacitamax.[nF/km]55
Kapacitní vazba 100 mmax.[pF]1500
Počet dvojitých žil
a jmenovitý
průměr
mm 		Hmotnost
Cu

kg/km 		Síla
izolační
stěny
mm 		Vnější
průměr
ca.
mm 		Hmotnost

ca.
kg/km
2 x 2 x 0,613,01,87,146,0
6 x 2 x 0,636,01,89,386,0
10 x 2 x 0,659,01,810,5120,0
20 x 2 x 0,6115,01,814,2210,0
30 x 2 x 0,6172,01,816,5280,0
40 x 2 x 0,6228,01,817,0355,0
50 x 2 x 0,6285,01,818,5425,0
60 x 2 x 0,6342,01,819,5485,0
100 x 2 x 0,6568,02,026,5820,0
2 x 2 x 0,822,01,87,665,0
6 x 2 x 0,862,01,810,4130,0
10 x 2 x 0,8103,01,812,2190,0
20 x 2 x 0,8203,01,816,4330,0
30 x 2 x 0,8304,01,818,2460,0
40 x 2 x 0,8404,01,819,8580,0
50 x 2 x 0,8504,02,021,6700,0
60 x 2 x 0,8606,02,023,1780,0
100 x 2 x 0,81.008,02,031,31.350,0
