F-2YC2Y

F-2YC2Y

Telekomunikační kabel s PE izolací pro místní sítě

Použití:

K uložení přímo v zemi nebo v kabelových potrubích a kanálech. Jako síťový kabel v průmyslových a provozních zařízeních, převážně v nízkofrekvenční oblasti.

F-2YC2Y Telekomunikační kabel s PE izolací pro místní sítě

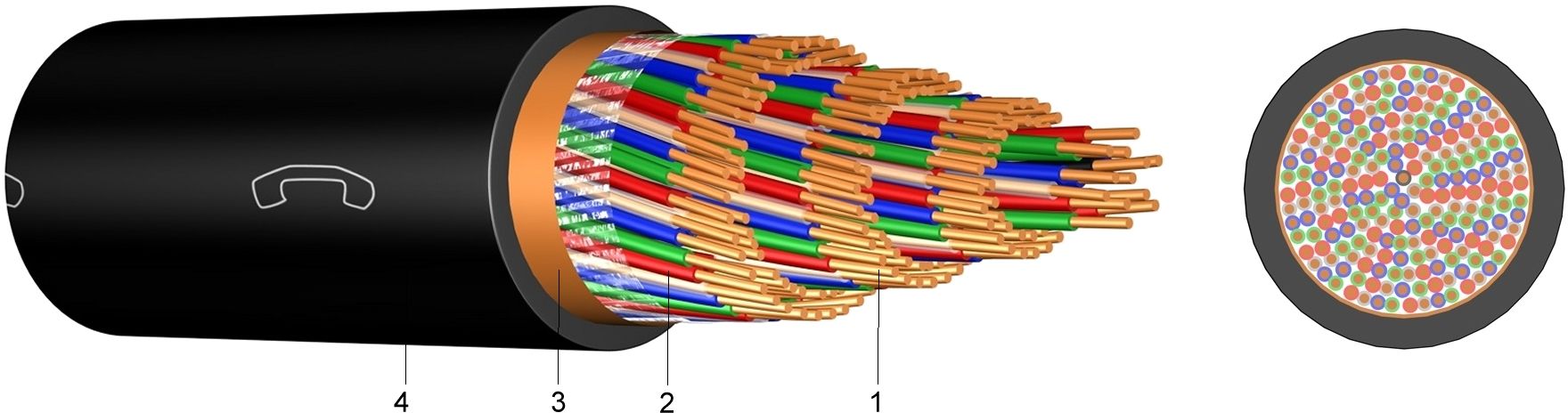

Konstrukce:

1 .....Holý, plný měděný vodič Ø 0,6/0,8 mm
2 .....Izolace žil z polyetylénu (PE)
3 .....Statické stínění z měděného pásku s příložným drátem Ø 0,5 mm
4 .....Vnější plášť z polyetylénu (PE), černý

Informace:

Smyčkový odpor vodiče:
Odpor Ø 0,6 mm ..... < 130,0 Ohm/km
Odpor Ø 0,8 mm ..... < 73,2 Ohm/km
Žíly uspořádány do křížových čtyřek
Barvy žil: transparentní (v počítací čtyřce černá), červená, zelená, modrá

Normy:

podle rakouské normy Telekom

Technické údaje:

Špičkové napětí[V]200 V ef. / 300 V
Zkušební napětí při 50 Hzžíla / žíla[V]AC500
žíla / stínění[V]AC2000
Teplotní rozsahflexibilní uložení-20°C až +90°C
Poloměr ohybuflexibilní uloženíx VP15
Izolační odpormin.[MOhm/km]10000
Provozní kapacitamax.[nF/km]55
Kapacitní vazba 100 mmax.[pF]1500
Počet dvojitých žil
a jmenovitý
průměr
mm 		Hmotnost
Cu

kg/km 		Síla
izolační
stěny
mm 		Vnější
průměr
ca.
mm 		Hmotnost

ca.
kg/km
2 x 2 x 0,631,51,88,678,0
6 x 2 x 0,670,01,810,1110,0
10 x 2 x 0,697,01,811,5150,0
20 x 2 x 0,6173,01,815,0250,0
30 x 2 x 0,6242,01,816,5320,0
40 x 2 x 0,6304,51,817,8400,0
50 x 2 x 0,6370,51,819,2480,0
60 x 2 x 0,6433,01,819,9550,0
100 x 2 x 0,6682,02,025,0865,0
2 x 2 x 0,850,01,88,395,0
6 x 2 x 0,8104,51,811,5150,0
10 x 2 x 0,8160,01,813,0205,0
20 x 2 x 0,8279,01,817,5360,0
30 x 2 x 0,8392,01,819,5485,0
40 x 2 x 0,8500,51,821,0605,0
50 x 2 x 0,8614,52,023,0732,0
60 x 2 x 0,8725,02,023,6865,0
100 x 2 x 0,81,161,02,033,01.390,0
