A-2YF(L)2Y

A-2YF(L)2Y

Telekomunikační kabel s PE izolací, pro místní sítě, příčně a podélně vodotěsný

Použití:

K uložení přímo v zemi nebo v kabelových potrubích a kanálech. Jako síťový kabel v průmyslových a provozních zařízeních, převážně v nízkofrekvenční oblasti.

A-2YF(L)2Y Telekomunikační kabel s PE izolací, pro místní sítě, příčně a podélně vodotěsný

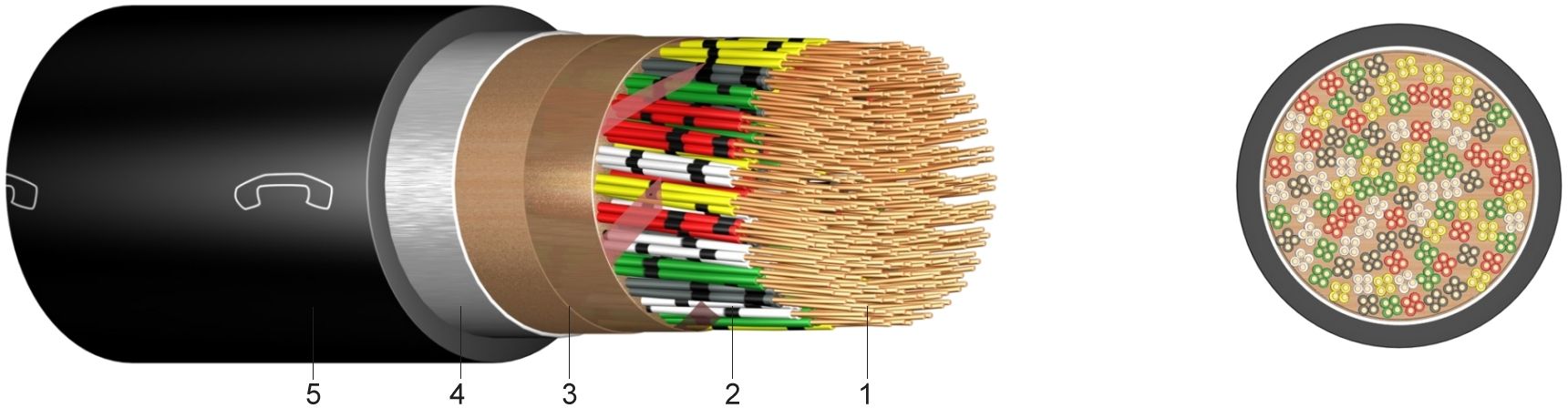

Konstrukce:

1 .....Holý, plný měděný vodič Ø 0,6/0,8 mm
2 .....Izolace žil z polyetylénu (PE)
3 .....Souvislá výplň dutin speciální výplňovou hmotou, ovin žil z fólie
4 .....Stínění z vrstveného Alu / PE pláště
5 .....Vnější plášť z polyetylénu (PE), černý

Informace:

Smyčkový odpor vodiče:
Odpor Ø 0,6 mm ..... < 130,0 Ohm/km
Odpor Ø 0,8 mm ..... < 73,2 Ohm/km
Žíly uspořádány do křížových čtyřek

Normy:

DIN VDE 0816 (obsahuje i označení žil)
EN 60228 Třída 1 (konstrukce vodiče)

Technické údaje:

Špičkové napětí[V]225 voltů
Zkušební napětí při 50 Hzžíla / žíla[V]AC500
žíla / stínění[V]AC2000
Teplotní rozsahflexibilní uložení-20°C až +50°C
pevné uložení-20°C až +70°C
Poloměr ohybuflexibilní uloženíx VP15
Izolační odpormin.[MOhm/km]5000
Provozní kapacitamax.[nF/km]52
Kapacitní vazba 100 mmax.[pF]800
Počet dvojitých žil
a jmenovitý
průměr
mm 		Hmotnost
Cu

kg/km 		Síla
izolační
stěny
mm 		Vnější
průměr
ca.
mm 		Hmotnost

ca.
kg/km
2 x 2 x 0,613,01,88,367,0
6 x 2 x 0,636,01,811,0126,0
10 x 2 x 0,659,01,812,5171,0
20 x 2 x 0,6115,01,815,8287,0
30 x 2 x 0,6172,01,819,0409,0
40 x 2 x 0,6228,01,820,4503,0
50 x 2 x 0,6285,01,822,2606,0
100 x 2 x 0,6568,02,030,31.155,0
2 x 2 x 0,822,01,88,883,0
4 x 2 x 0,841,01,811,2134,0
6 x 2 x 0,862,01,812,0165,0
10 x 2 x 0,8103,01,814,0232,0
20 x 2 x 0,8203,01,819,1445,0
30 x 2 x 0,8304,01,822,0588,0
40 x 2 x 0,8404,02,024,0748,0
50 x 2 x 0,8505,02,026,0910,0
100 x 2 x 0,81.008,02,236,01.787,0
150 x 2 x 0,81.512,02,242,22.553,0
