F-vYAY

F-vYAY

Instalační kabel pro sdělovací zařízení

Použití:

K pevnému uložení ve vnitřních prostorách jako instalační kabel pro sdělovací účely.

F-vYAY Instalační kabel pro sdělovací zařízení

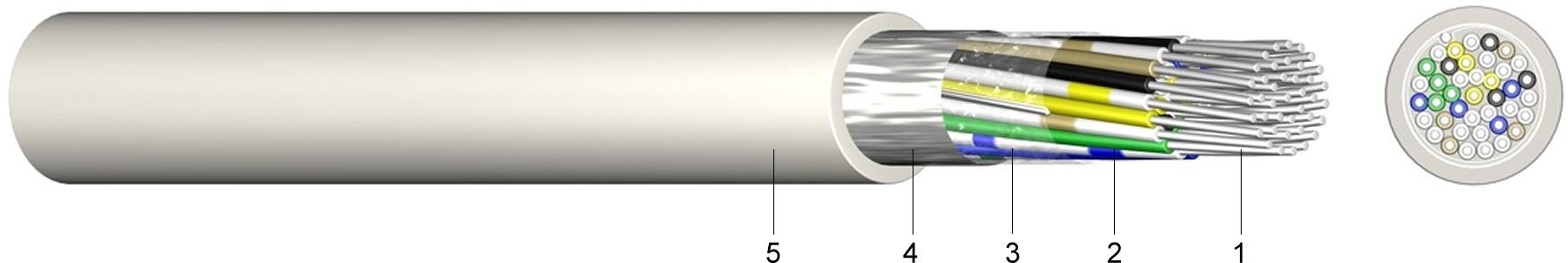

Konstrukce:

1 .....Plný, pocínovaný měděný vodič Ø 0,5mm
2 .....Izolace žil z polyvinylchloridu (PVC)
3 .....Ovin žil z fólie s příložným drátem
4 .....Stínění z laminované hliníkové fólie
5 .....Vnější plášť z polyvinylchloridu (PVC), šedý

Normy:

dle ÖVE K35 - 1997 (obsahuje i označení žil)

Technické údaje:

Špičkové napětí[V]200 V ef. / 300 V
Zkušební napětí při 50 Hzžíla / žíla[V]AC500
žíla / stínění[V]AC2000
Teplotní rozsahflexibilní uložení -5°C až +50°C
pevné uložení-30°C až +70°C
Poloměr ohybuflexibilní uloženíx VP15
Vlastnosti při hořenínormaEN 60332-1-2
Izolační odpormin.[MOhm/km]500
Smyčkový odpor vodiče[Ohm/km]195,6
Provozní kapacita max.[nF/km]100
Kapacitní vazba 100 mmax.[pF]500
Počet dvojitých žil
a jmenovitý
průměr
mm 		Hmotnost
Cu

kg/km 		Síla
izolační
stěny
mm 		Vnější
průměr
ca.
mm 		Hmotnost

ca.
kg/km
2 x 2 x 0,5101,04,828
3 x 2 x 0,5141,05,233
5 x 2 x 0,5221,05,846
6 x 2 x 0,5251,06,353
10 x 2 x 0,5411,07,777
15 x 2 x 0,5611,09,0107
20 x 2 x 0,5801,29,2130
30 x 2 x 0,51201,210,7185
40 x 2 x 0,51591,212,7245
50 x 2 x 0,51981,414,3300
60 x 2 x 0,52371,415,2350
100 x 2 x 0,53961,619,5555
Instalační kabel pro sdělovací zařízení F-vYAY - Instalační kabel pro sdělovací zařízení
