Telekomunikační kabel s PE izolací pro místní sítě, příčně a podélně vodotěsný

Použití:

K uložení přímo v zemi nebo v kabelových potrubích a kanálech. Jako síťový kabel v průmyslových a provozních zařízeních, převážně v nízkofrekvenční oblasti.

F-2YJA2Y Telekomunikační kabel s PE izolací pro místní sítě, příčně a podélně vodotěsný

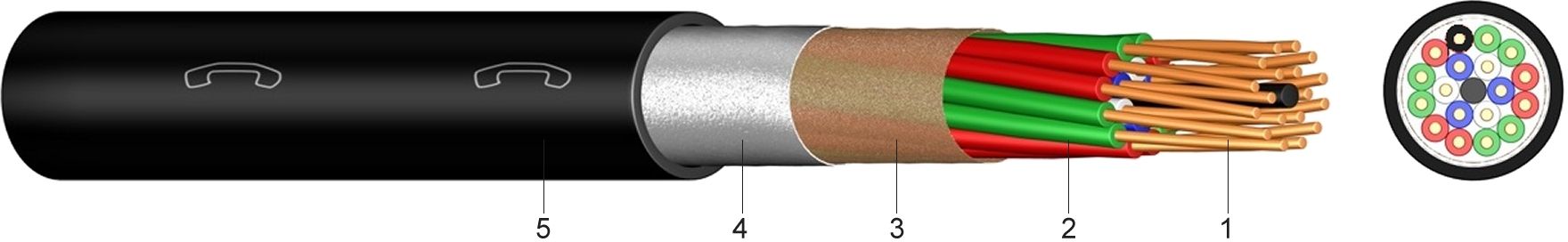

Konstrukce:

1 .....Holý, plný měděný vodič Ø 0,6/0,8 mm
2 .....Izolace žil z polyetylénu (PE)
3 .....Duše kabelu vyplněná petrolátem, ovin žil z fólie s příložným drátem Ø 0,5 mm
4 .....Stínění z vrstveného Alu / PE pláště
5 .....Vnější plášť z polyetylénu (PE), černý

Informace:

Smyčkový odpor vodiče:
Odpor Ø 0,6 mm ..... < 130,0 Ohm/km
Odpor Ø 0,8 mm ..... < 73,2 Ohm/km
Žíly uspořádány do křížových čtyřek
Barvy žil: transparentní (v počítací čtyřce černá), červená, zelená, modrá

Normy:

podle rakouské normy Telekom

Technické údaje:

Špičkové napětí[V]200 V ef. / 300 V
Zkušební napětí při 50 Hzžíla / žíla[V]AC500
žíla / stínění[V]AC2000
Teplotní rozsahflexibilní uložení-20°C až +90°C
Poloměr ohybuflexibilní uloženíx VP15
Izolační odpormin.[MOhm/km]5000
Provozní kapacitamax.[nF/km]52
Kapacitní vazba 100 mmax.[pF]300
Počet dvojitých žil
a jmenovitý
průměr
mm 		Hmotnost
Cu

kg/km 		Síla
izolační
stěny
mm 		Vnější
průměr
ca.
mm 		Hmotnost

ca.
kg/km
6 x 2 x 0,6361,811,0125,0
10 x 2 x 0,6591,812,5170,0
20 x 2 x 0,61151,816,5310,0
30 x 2 x 0,61721,818,0390,0
50 x 2 x 0,62851,822,0580,0
100 x 2 x 0,65682,030,01.150,0
6 x 2 x 0,8621,812,5170,0
10 x 2 x 0,81031,814,0234,0
20 x 2 x 0,82031,819,5450,0
30 x 2 x 0,83041,821,5600,0
50 x 2 x 0,85042,026,5920,0
60 x 2 x 0,86062,031,01.240,0
