A-2Y(L)2Y

A-2Y(L)2Y

Telekomunikační kabel s PE izolací, pro místní sítě

Použití:

K uložení přímo v zemi nebo v kabelových potrubích a kanálech. Jako síťový kabel v průmyslových a provozních zařízeních, převážně v nízkofrekvenční oblasti.

A-2Y(L)2Y Telekomunikační kabel s PE izolací, pro místní sítě

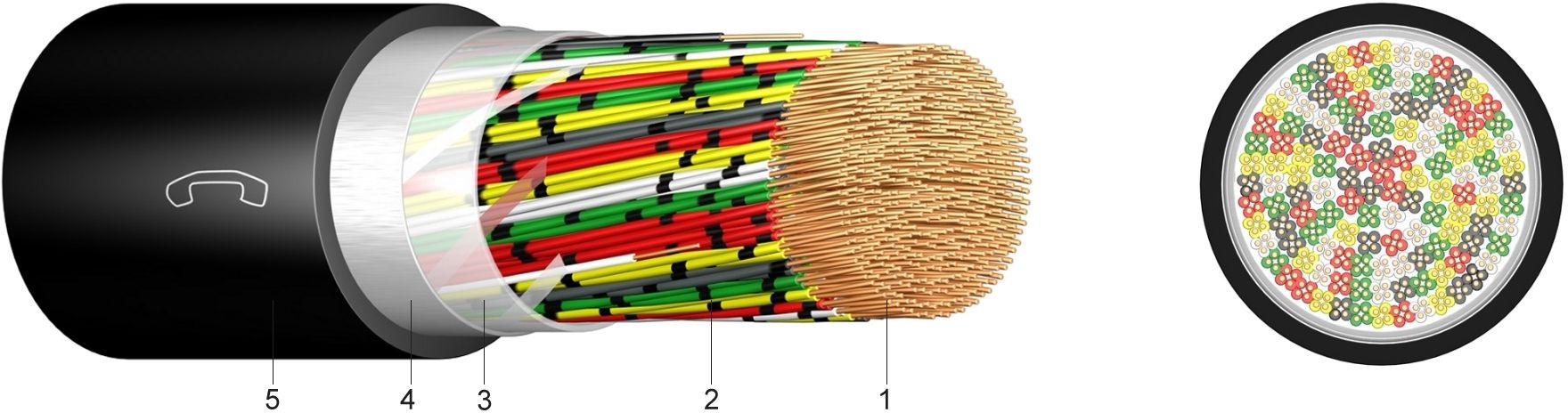

Konstrukce:

1 .....Holý, plný měděný vodič Ø 0,6/0,8 mm
2 .....Izolace žil z polyetylénu (PE)
3 .....Ovin žil z fólie
4 .....Stínění z vrstveného Alu / PE pláště
5 .....Vnější plášť z polyetylénu (PE), černý

Informace:

Smyčkový odpor vodiče:
Odpor Ø 0,6 mm ..... < 130,0 Ohm/km
Odpor Ø 0,8 mm ..... < 73,2 Ohm/km
Žíly uspořádány do křížových čtyřek

Normy:

DIN VDE 0816 (obsahuje i označení žil)
EN 60228 Třída 1 (konstrukce vodiče)

Technické údaje:

Špičkové napětí[V]225 voltů
Zkušební napětí při 50 Hzžíla / žíla[V]AC500
žíla / stínění[V]AC2000
Teplotní rozsahflexibilní uložení-20°C až +50°C
pevné uložení-20°C až +70°C
Poloměr ohybuflexibilní uloženíx VP15
Izolační odpormin.[MOhm/km]5000
Provozní kapacitamax.[nF/km]52
Kapacitní vazba 100 mmax.[pF]800
Počet dvojitých žil
a jmenovitý
průměr
mm 		Hmotnost
Cu

kg/km 		Síla
izolační
stěny
mm 		Vnější
průměr
ca.
mm 		Hmotnost

ca.
kg/km
2 x 2 x 0,6131,88,163
6 x 2 x 0,6361,89,386
10 x 2 x 0,6591,811,5146
20 x 2 x 0,61151,815,2239
40 x 2 x 0,62281,818,0391
50 x 2 x 0,62851,819,4469
100 x 2 x 0,65682,027,9878
2 x 2 x 0,8221,88,674
6 x 2 x 0,8621,811,3141
10 x 2 x 0,81031,813,2203
20 x 2 x 0,82031,817,3346
40 x 2 x 0,84042,020,7590
50 x 2 x 0,85052,022,5715
