Bezhalogenový kabel s vylepšenými vlastnostmi v případě požáru

Použití:

V budovách nebo průmyslových zařízeních s vysokou koncentrací osob nebo majetku. Nevznikají žádné škody halogenovými plyny vyplývající z požáru a tvorba kouře je velmi nízká. Kabel může být použit k uložení na, do nebo pod omítku v suchých, vlhkých i mokrých prostorách, jakož i ve zdivu a ve venkovním prostředí při chráněném uložení, nikoliv však v zemi.

NHXMH Bezhalogenový kabel s vylepšenými vlastnostmi v případě požáru

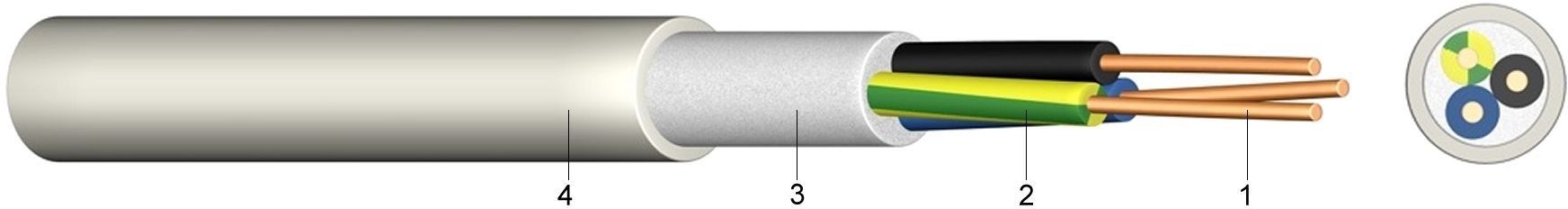

Konstrukce:

1 ..... Holý, plný nebo laněný měděný vodič
2 ..... Izolace žil ze síťovaného polyetylénu (2GI1)
3 ..... Bezhalogenová výplňová směs
4 ..... Vnější plášť z bezhalogenového polymeru (HM2), šedý

Normy:

DIN VDE 0250-214
DIN EN 60228 Třída 1 a 2 (konstrukce vodiče)
HD 308 S2 (označení žil)

Technické údaje:

Jmenovité napětí Uo/U[V]300 / 500 voltů
Zkušební napětí[V]AC2000
Teplotní rozsahflexibilní uložení+5°C až +70°C
Provozní teplotazkrat°C160
Doba zkratumax.za [sek.]5
Poloměr ohybuflexibilní uloženíx VP12
Vlastnosti při hořenínormaEN 50266-2-4
EN 60332-1
IEC 60332-3 Kat.C
Počet žil
a jmenovitý
průřez
mm2		Hmotnost
Cu

kg/km		Konstrukce
vodiče
(směrná hodnota)
mm		Vnější
průměr
ca.
mm		Požární
zatížení

kWh/m		Hmotnost

ca.
kg/km
2 x 1,5301 x 1,388,70,39113,0
2 x 2,5501 x 1,789,50,45145,0
3 x 1,5451 x 1,389,10,43130,0
3 x 2,5751 x 1,789,90,50168,0
3 x 41201 x 2,2511,20,63234,0
3 x 61801 x 2,7612,70,79319,0
3 x 103001 x 3,5615,31,09494,0
4 x 1,5601 x 1,389,70,50152,0
4 x 2,51001 x 1,7810,60,58201,0
4 x 41601 x 2,2512,50,83296,0
4 x 62401 x 2,7613,70,92388,0
4 x 104001 x 3,5616,51,29606,0
4 x 16 RM6407 x 1,7019,41,68917,0
5 x 1,5751 x 1,3810,40,59177,0
5 x 2,51251 x 1,7811,50,69241,0
5 x 42001 x 2,2513,50,96352,0
5 x 63001 x 2,7615,31,16485,0
5 x 105001 x 3,5618,01,56731,0
5 x 16 RM8007 x 1,7022,22,231.168,0
7 x 1,51051 x 1,3811,10,65220,0
7 x 2,51751 x 1,7812,70,82311,0
12 x 1,51801 x 1,3814,81,11391,0
