JE-H(ST)H BMK …Bd E90

Bezhalogenový instalační kabel, odolný proti plameni, pro požární hlásiče, se zachováním funkčnosti 90 minut

Použití:

Jako instalační kabel pro účely hlášení požáru k pevnému uložení v oblastech s rizikem požáru. Zachování izolačních vlastností min. přes 180 min. a zachování funkčnosti min. 90 minut.

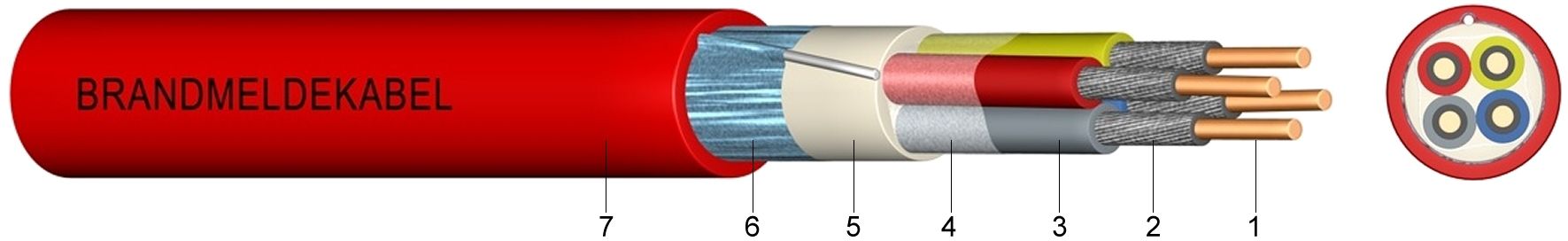

Konstrukce:

1 .....Holý, plný měděný vodič
2 .....Ochranný ovin z MICA (slídová páska) chránící před plamenem
3 .....Izolace žil z bezhalogenového, síťovaného polymeru
4 .....Ovin žil z fólie
5 .....Stínění laminovanou hliníkovou fólií, příložný drát 0,8 mm
6 .....Vnější plášť z bezhalogenového polymeru, červený s potiskem Brandmeldekabel

Informace:

Tyto kabely splňují podmínky zkoušky zachování izolačních vlastností dle DIN VDE 0472-814 / 8.83 (180 min.) a IEC Publik. 331 first edition 1970 o zachování funkčnosti (90 min.) dle DIN 4102-12 odpovídající VDE 0100-710 a 0100-718.

Normy:

DIN VDE 0815 (obsahuje i označení žil)
DIN EN 60228 Třída 1 (konstrukce vodiče)
DIN VDE 0207-24

Technické údaje:

Špičkové napětí		[V]	225 voltů
Teplotní rozsah	flexibilní uložení		-5°C až +50°C
	pevné uložení		-30°C až +70°C
Poloměr ohybu	flexibilní uložení	x VP	7,5
Vlastnosti při hoření	norma		EN 50266-2-4
			EN 60332-1
			IEC 60332-3 Kat.C
Izolační odpor	min.	[MOhm/km]	100
Smyčkový odpor vodiče		[Ohm/km]	73,2
Provozní kapacita	max.	[nF/km]	120
Kapacitní vazba 100 m	max.	[pF]	200

Počet dvojitých žil a jmenovitý průměr (mm)	Hmotnost Cu kg/km	Síla izolační stěny mm	Vnější průměr ca. mm	Požární zatížení kWh/m	Hmotnost ca. kg/km
2 x 2 x 0,8	25	1,0	12,8	0,56	177
4 x 2 x 0,8	45	1,0	16,3	0,85	284
8 x 2 x 0,8	85	1,2	20,3	1,33	447
12 x 2 x 0,8	126	1,2	23,9	1,84	615
16 x 2 x 0,8	166	1,4	26,6	2,22	756
20 x 2 x 0,8	206	1,4	29,4	2,72	921
