N2XCH
N2XCH
Bezhalogenový kabel s koncentrickým vodičem, s vylepšenými vlastnostmi v případě požáru
Použití:
Bezpečnostní kabely jsou používány všude tam, kde je vyžadována zvláštní ochrana osob a majetku před požárem a škodami z něho vyplývajícími a kde je třeba splnit přísné bezpečnostní předpisy. Smějí být použity ve vnitřních prostorách i venkovním prostředí, avšak nikoliv uloženy přímo v zemi nebo ve vodě.

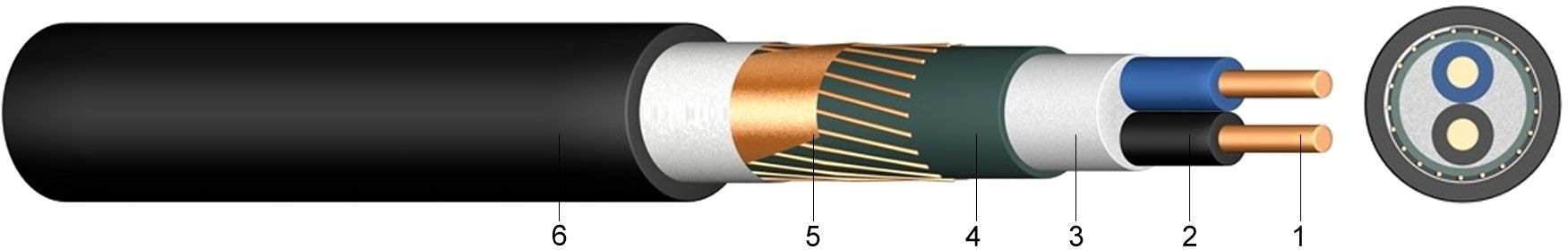

Konstrukce:
1 ..... Holý, plný nebo laněný měděný vodič
2 ..... Izolace žil z bezhalogenové síťované polyetylénové směsi
3 ..... Bezhalogenová výplň
4 ..... Ovin páskou
5 ..... Stínění z koncentrických měděných drátů s přídržnou spirálou z měděného pásku
6 ..... Vnější plášť z bezhalogenové, síťované polyetylénové směsi, černý
Normy:
DIN VDE 0276-604
HD 604 S1 Část 1 + Část 5 G
DIN EN 60228 Třída 1 a 2 (konstrukce vodiče)
HD 308 S2 (označení žil)
Technické údaje:
| Jmenovité napětí Uo/U | [V] | 600 / 1000 voltů | |
| Zkušební napětí | [V]AC | 4000 | |
| Teplotní rozsah | flexibilní uložení | -5°C až +90°C | |
| Provozní teplota | zkrat | °C | 250 |
| Doba zkratu | max. | za [sek.] | 5 |
| Poloměr ohybu | min. | x VP | 12 |
| Vlastnosti při hoření | norma | EN 50266-2-4 | |
| EN 60332-1 | |||
| IEC 60332-3 Kat.C |
| Počet žil a jmenovitý průřez mm2 | Hmotnost Cu kg/km | Konstrukce vodiče (směrná hodnota) mm | Vnější průměr ca. mm | Požární zatížení kWh/m | Hmotnost ca. kg/km | ||||
|---|---|---|---|---|---|---|---|---|---|
| 2 x 1,5 RE/ 1,5 | 54,0 | 1 x 1,38 | 11,5 | 0,61 | 177,0 | ||||
| 2 x 2,5 RE/ 2,5 | 83,0 | 1 x 1,78 | 12,7 | 0,69 | 226,0 | ||||
| 3 x 1,5 RE/ 1,5 | 73,0 | 1 x 1,38 | 11,3 | 0,68 | 196,0 | ||||
| 3 x 2,5 RE/ 2,5 | 113,0 | 1 x 1,78 | 13,2 | 0,77 | 253,0 | ||||
| 3 x 4 RE/ 4 | 168,0 | 1 x 2,25 | 16,0 | 0,90 | 336,0 | ||||
| 3 x 6 RE/ 6 | 250,0 | 1 x 2,76 | 16,0 | 1,03 | 441,0 | ||||
| 3 x 10 RE/ 10 | 425,0 | 1 x 3,56 | 18,5 | 1,35 | 659,0 | ||||
| 3 x 16 RE/ 16 | 670,0 | 1 x 4,51 | 21,3 | 1,74 | 979,0 | ||||
| 4 x 1,5 RE/ 1,5 | 88,0 | 1 x 1,38 | 12,6 | 0,77 | 221,0 | ||||
| 4 x 2,5 RE/ 2,5 | 138,0 | 1 x 1,78 | 14,0 | 0,88 | 291,0 | ||||
| 4 x 4 RE/ 4 | 208,0 | 1 x 2,25 | 15,2 | 1,04 | 393,0 | ||||
| 4 x 6 RE/ 6 | 309,0 | 1 x 2,76 | 17,4 | 1,27 | 527,0 | ||||
| 4 x 10 RE/ 10 | 525,0 | 1 x 3,56 | 19,9 | 1,62 | 783,0 | ||||
| 4 x 16 RM/ 16 | 829,0 | 7 x 1,70 | 23,4 | 2,19 | 1.188,0 | ||||
| 4 x 25 RM/ 16 | 1.190,0 | 7 x 2,13 | 28,1 | 3,16 | 1.716,0 | ||||
| 4 x 35 RM/ 16 | 1.590,0 | 7 x 2,52 | 31,1 | 3,74 | 2.193,0 | ||||
| 4 x 50 SM/ 25 | 2.295,0 | 19 x 1,89 | 33,7 | 4,57 | 2.784,0 | ||||
| 4 x 70 SM/ 35 | 3.210,0 | 19 x 2,17 | 37,2 | 5,46 | 3.675,0 | ||||
| 4 x 95 SM/ 50 | 4.383,0 | 19 x 2,52 | 43,0 | 6,97 | 5.063,0 | ||||
| 4 x 120 SM/ 70 | 5.613,0 | 37 x 2,03 | 47,2 | 7,84 | 6.307,0 | ||||
| 4 x 150 SM/ 70 | 6.813,0 | 37 x 2,27 | 52,0 | 9,66 | 7.617,0 | ||||
| 4 x 185 SM/ 95 | 8.499,0 | 37 x 2,52 | 57,3 | 11,60 | 9.462,0 | ||||
| 4 x 240 SM/120 | 10.985,0 | 61 x 2,24 | 64,3 | 14,06 | 12.264,0 | ||||
| 7 x 1,5 RE/ 2,5 | 139,0 | 1 x 1,38 | 14,4 | 0,99 | 314,0 | ||||
| 12 x 1,5 RE/ 2,5 | 214,0 | 1 x 1,38 | 19,0 | 1,66 | 503,0 | ||||
| 7 x 2,5 RE/ 2,5 | 203,0 | 1 x 1,78 | 16,0 | 1,21 | 413,0 | ||||
| 12 x 2,5 RE/ 4 | 348,0 | 1 x 1,78 | 20,9 | 1,90 | 667,0 | ||||
|
