NHXCH E90
NHXCH E90
Bezhalogenový kabel s koncentrickým vodičem se zachováním funkčnosti 90 minut
Použití:
Bezpečnostní kabely jsou používány všude tam, kde je vyžadována zvláštní ochrana osob a majetku před požárem a škodami z něho vyplývajícími a kde je třeba splnit přísné bezpečnostní předpisy. Smějí být použity ve vnitřních prostorách i ve venkovním prostředí, avšak nikoliv uloženy přímo v zemi nebo ve vodě. Zachování funkčnosti kabelového vedení 90 min. (systémová zkouška), zachování izolačních vlastností přes 180 min.
Konstrukce:

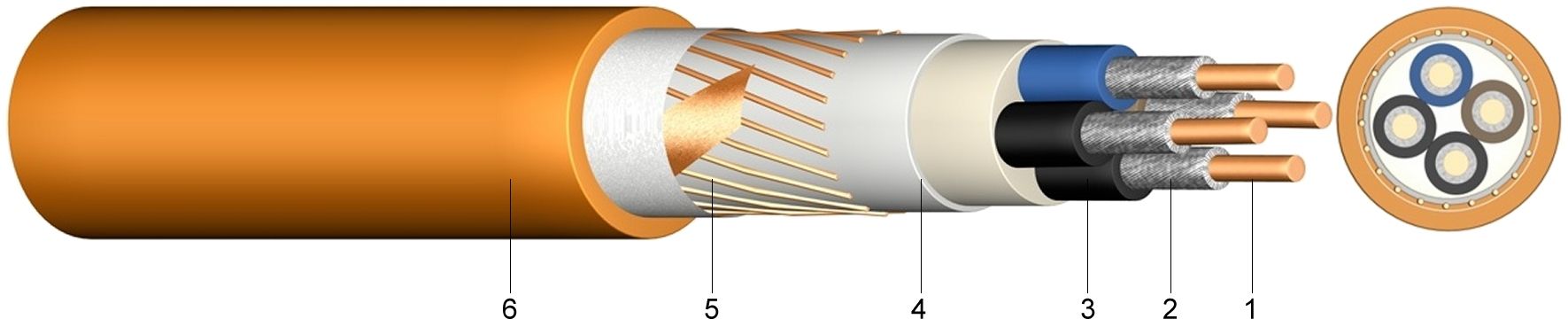

1 .....Holý, plný nebo laněný měděný vodič
2 .....Ochranný ovin z MICA (slídová páska) chránící před plamenem
3 .....Izolace žil z bezhalogenového polymeru
4 .....Bezhalogenový vnitřní plášť
5 .....Stínění z koncentrických měděných drátů s přídržnou spirálou z měděného pásku
6 .....Vnější plášť z bezhalogenového polymeru, oranžový
Informace:
Tyto kabely splňují podmínky zkoušky zachování izolačních vlastností dle DIN VDE 0472-814 / 8.83 (180 min.) a IEC Publik. 331 first edition 1970 o zachování funkčnosti (90 min.) dle DIN 4102-12 odpovídající VDE 0100-710 a 0100-718.
Normy:
DIN VDE 0266
DIN VDE 0276-604
DIN EN 60228 Třída 1 a 2 (konstrukce vodiče)
HD 308 S2 (označení žil)
Technické údaje:
Jmenovité napětí Uo/U | [V] | 600 / 1000 voltů | |
Zkušební napětí | [V]AC | 4000 | |
Teplotní rozsah | flexibilní uložení | -5°C až +90°C | |
Provozní teplota | zkrat | °C | 250 |
Doba zkratu | max. | za [sek.] | 5 |
Poloměr ohybu | flexibilní uložení | x VP | 12 |
Vlastnosti při hoření | norma | EN 50266-2-4 | |
IEC 60332-3 Kat.C |
Počet žil a jmenovitý průřez mm2 | Hmotnost Cu kg/km | Vnější průměr ca. mm | Požární zatížení kWh/m | Hmotnost ca. kg/km | ||||
---|---|---|---|---|---|---|---|---|
2 x 1,5 RE/1,5 | 54,0 | 16,0 | 0,72 | 300,0 | ||||
2 x 2,5 RE/2,5 | 83,0 | 17,0 | 0,81 | 350,0 | ||||
3 x 1,5 RE/1,5 | 73,0 | 16,8 | 1,12 | 363,0 | ||||
3 x 2,5 RE/2,5 | 113,0 | 17,9 | 1,24 | 434,0 | ||||
3 x 4 RE/4 | 168,0 | 19,0 | 1,35 | 524,0 | ||||
3 x 6 RE/6 | 250,0 | 21,0 | 1,49 | 666,0 | ||||
3 x 10 RE/ 10 | 425,0 | 24,1 | 2,06 | 949,0 | ||||
3 x 16 RE/ 16 | 670,0 | 27,3 | 2,43 | 1.340,0 | ||||
3 x 25 RE/ 16 | 1.045,0 | 30,7 | 3,22 | 1.766,0 | ||||
3 x 35 RE/ 16 | 1.460,0 | 33,3 | 3,64 | 2.172,0 | ||||
3 x 50 RE/ 25 | 2.083,0 | 37,4 | 4,51 | 2.857,0 | ||||
3 x 70 RE/ 35 | 2.913,0 | 42,5 | 5,58 | 3.839,0 | ||||
3 x 95 RE/ 50 | 3.949,0 | 47,8 | 7,00 | 5.082,0 | ||||
3 x 120 RE/ 70 | 4.985,0 | 51,4 | 7,83 | 6.204,0 | ||||
3 x 150 RE/ 70 | 5.313,0 | 55,7 | 9,21 | 7.340,0 | ||||
3 x 185 RE/ 95 | 6.649,0 | 61,7 | 11,07 | 9.142,0 | ||||
3 x 240 RE/120 | 8.585,0 | 67,9 | 13,36 | 11.582,0 | ||||
4 x 1,5 RE/ 1,5 | 88,0 | 18,0 | 1,20 | 450,0 | ||||
4 x 2,5 RE/ 2,5 | 138,0 | 19,2 | 1,42 | 505,0 | ||||
4 x 4 RE/ 4 | 208,0 | 20,3 | 1,53 | 608,0 | ||||
4 x 6 RE/ 6 | 310,0 | 22,5 | 1,71 | 777,0 | ||||
4 x 10 RE/ 10 | 525,0 | 26,4 | 2,42 | 1.153,0 | ||||
4 x 16 RM/ 16 | 829,0 | 29,3 | 2,75 | 1.584,0 | ||||
4 x 25 RM/ 16 | 1.190,0 | 33,1 | 3,67 | 2.120,0 | ||||
4 x 35 RM/ 16 | 1.590,0 | 36,0 | 4,14 | 2.634,0 | ||||
4 x 50 RM/ 25 | 2.295,0 | 41,1 | 5,38 | 3.524,0 | ||||
4 x 70 RM/ 35 | 3.210,0 | 46,2 | 6,46 | 4.695,0 | ||||
4 x 95 RM/ 50 | 4.383,0 | 52,0 | 8,09 | 6.242,0 | ||||
4 x 120 RM/ 70 | 5.613,0 | 56,0 | 9,04 | 7.622,0 | ||||
4 x 150 RM/ 70 | 6.813,0 | 61,0 | 10,78 | 9.096,0 | ||||
4 x 185 RM/ 95 | 8.499,0 | 67,5 | 12,92 | 11.307,0 | ||||
4 x 240 RM/120 | 10.985,0 | 74,4 | 15,60 | 14.359,0 | ||||
7 x 1,5 RE/ 1,5 | 139,0 | 20,9 | 1,67 | 588,0 | ||||
12 x 1,5 RE/ 2,5 | 214,0 | 26,2 | 2,57 | 620,0 | ||||
24 x 1,5 RE/ 6 | 430,0 | 37,6 | 5,66 | 1.979,0 | ||||
7 x 2,5 RE/ 2,5 | 208,0 | 22,1 | 1,91 | 696,0 | ||||
12 x 2,5 RE/ 2,5 | 348,0 | 28,2 | 2,83 | 1.168,0 | ||||
24 x 2,5 RE/ 2,5 | 725,0 | 41,0 | 6,56 | 2.465,0 |
